Informatie voor de gebruiker van een Domotica systeem
DOMOTICA, Huis automatisering ofwel het SLIM of SMART maken van je huis, is naar mijn mening en ervaring een vervolg op de gemakken die we in de auto al kennen. Daar blijven de ontwikkeling maar doorgaan.
Waarom gebruik ik Domotica ofwel huisautomatisering? Puur voor gemak en de lol. Omdat ik een slimmer huis, ook nuttig vind.

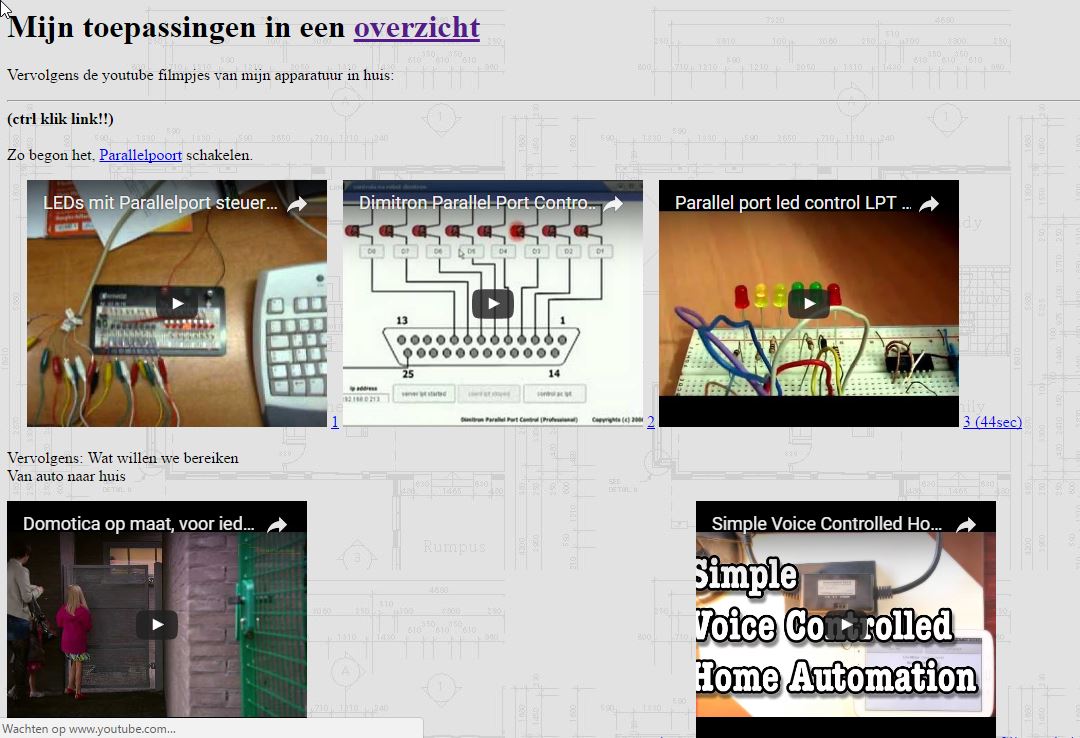

Even wat toepassingen en mijn componenten op video en een wandeling door het huis.
En nog wat foto's in een overzicht

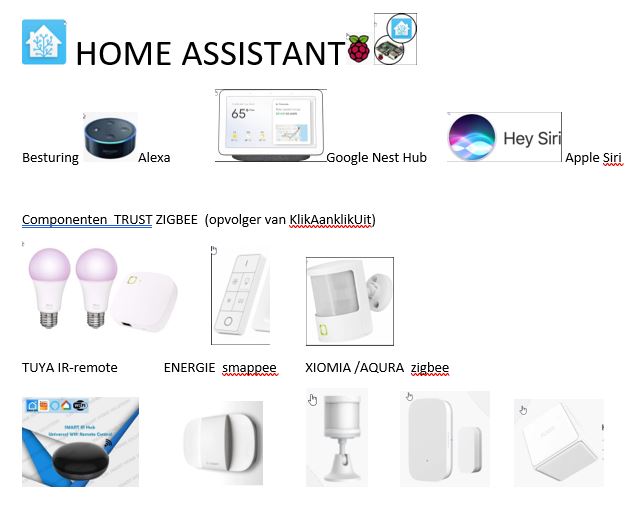

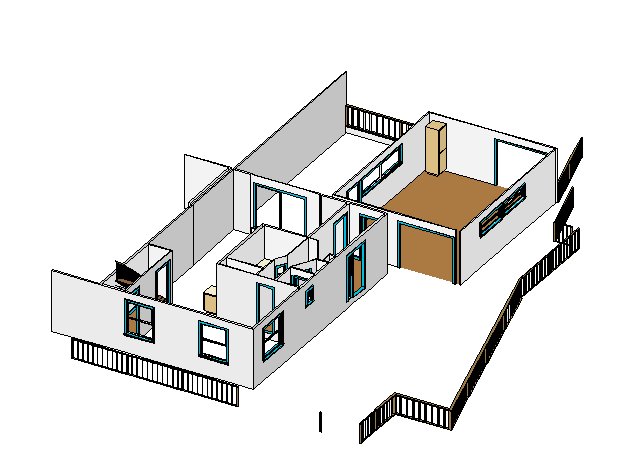

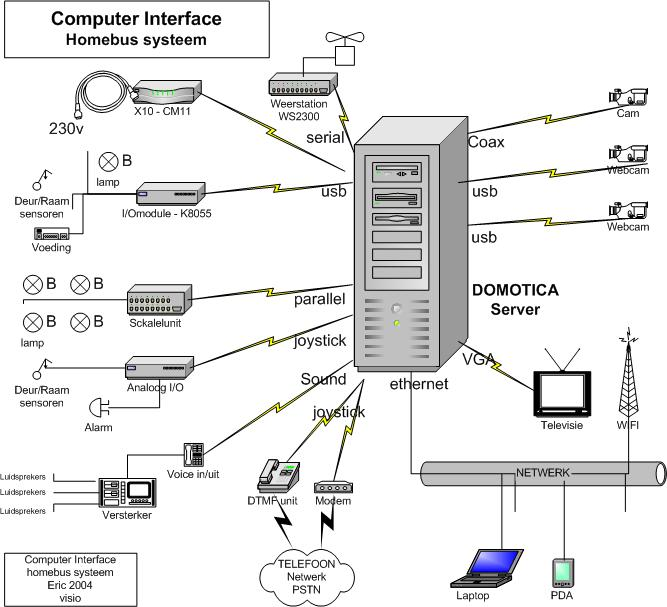

Hoe staat het er nu voor? Even de apparatuur in een overzichtsplaatje
Het begon op de MTS, mijn eerste project was thuis het zonnescherm elektrisch bedienen met een oude rolstoel motor en een ketting, als draai mechanisme.
Daarna was de garagedeur aan de beurt. Hiervoor had ik een bakkerij mengmachinemotor met vertraging en een zonnescherm rails. Wat knoppen en eindschakelaars.
Vervolgens, de gordijnen op mijn slaapkamer. Deze heb ik aangepakt met een motor en een rondlopend touwtje.
De verlichting en apparatuur in de slaapkamer werd bediend met een klein toetsenpaneeltje, bij het bed.
Dit had nog niets met domotica te maken. Pas later kwam er structuur.
1985
Ik maak het liefst zelf de domotica-modules en domotica-interfaces en koppel deze aan
elkaar. In ons huis ligt een HUISBUS gebaseerd op een computernetwerk
bekabeling genaamd UTP. Voorheen waren dit PTT telefoonkabels 1x12 en 1x4.
Voor de huidige huisbus gelden eigen afspraken voor
de 8 pennen. De huisbus wordt gebruikt voor transport van 12 volt(pen 1=+, pen8=-)
naar diverse apparaten zodat adapters overbodig zijn, 12v voor
nachtverlichting (pen2) en automatisch aanschakelen van de buiten
verlichting (pen3), radiodistributie (pen4) in de meeste kamers zoals badkamer, keuken
en terras, sproeisysteem voor de tuin, bediening garagedeur,
zonnescherm, alarmsensoren (pen7), enz. De energie wordt geleverd door 2
accu’s die geladen worden door een zonnepaneel. Voor het
uitlezen van deurcontacten, telefoon, wind, regen temperatuur,
deurbel en de webcam zijn enkele analoge displays in gebruik.
ICEPICK was mijn 1e voorbeeld, daarmee begon het. En dan mijn 2e grote voorbeeld BWIRED Zo gaaf dat naast het registreren van deuren, ook je WC doortrekken vast legt. Leerzamen site, met heeel veel LINKJES
Voor de koppeling van de datastromen aan de computer maakte ik gebruik van
eigen interfaces op de seriële en parallel poort van de
computer. De uitlezing gebeurt zoveel mogelijk in een browser
interface. Hierbij gebruik ik eigen scripts, Basic, maar ook complete

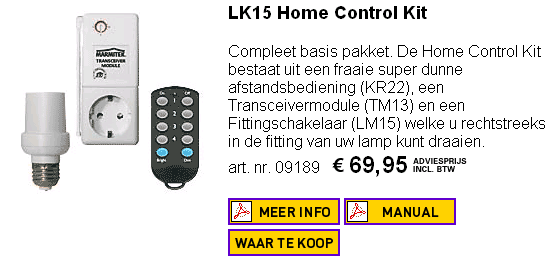

domotica programma’s als Misterhouse en/of Activehome (X10). Voor het bedienen van de verlichting gebruikte ik naast eigen modules en de
KLIKaan- KLIKuit modules, ook enkele X10 modules, te weten: TM13,
LM15, CR22, 8in1, PowerXL en een CM11 computer interface. Verder had
ik een weerstation met computer interface. De WS2305 van LA Cross
Marmitek, voor de ...
SLIMME WONING! Over dit onderwerp zijn een vele boeken in de handel.
Momenteel ben ik bezig met een koppeling via het K8055 interface(s) van Velleman
aan de USB poort(en) zodat het gebruik eenvoudiger wordt. Het uitlezen gebeurd op
een TFT-scherm en binnenkort het verzenden van boodschappen naar de GSM. De
combinatie van dit alles met als doel een slimme woning en meer
bedieningsgemak. Dit heet ook wel DOMOTICA of Automated Home.
Velleman K8055, WAS het HART van mijn domotica systeem tot 2012
Nog even... Wat is domotica?
Domotica, een samentrekking van het Griekse domus (huis) en informatica, is de
verzamelnaam voor (slimme) elektrotechnische voorzieningen in
woonhuizen. Deze voorzieningen zorgen voor wooncomfort, veiligheid,
bespaart energie, beter en sfeervol licht, vernuft, zorgeloos
communiceren en ga zo maar door.
Domotica is de verzamelnaam voor de techniek, die ervoor zorgt dat een woning
"slim" is ingericht en dat de bewoner "slim" kan
wonen. Met domotica wordt bedoeld het samenbrengen en automatiseren
van elektrische of elektronische apparatuur. Het gaat om technische
mogelijkheden die deel uitmaken van de woning. Domotica wordt ook wel
eens huis of woningautomatisering of telematica binnen de woning
genoemd. Het onderscheid tussen telematica (een gebied waarin
communicatie op afstand en computerkunde samengaan) en domotica is
vooral communicatie tussen apparaten binnen de woning bedoeld wordt.
Domotica is het samenbrengen van technologieën en diensten in de woning
door middel van huisnetwerken. Het doel van domotica is het verhogen
van de kwaliteit van wonen en leven. Met domotica in uw woning, wordt
uw woning als het ware "slim". De woning denkt met u mee,
doet dingen waaraan u zelf niet denkt of hoeft te denken. Maar ook
kunt u in een slimme woning dingen automatisch laten gebeuren wanneer
u dat wenst. Slimme woningen kunnen een of meer huisnetwerken hebben
ten behoeve van verschillende toepassingsgebieden:
woningaansturing (verlichting, beveiliging, energiebeheer, klimaatbeheer,
enz.)
informatie & communicatie (telefonie, email, internet,
etc.)
werk & productiviteit (telewerken, thuiskantoor,
etc.)
ontspanning (MP3 muziek, spelletjes, thuisbioscoop,
interactieve TV, enz.)
Domotica kan zowel in nieuwe als in bestaande woningen toegepast worden. De
HUISBUS netwerken kunnen aangelegd worden via extra bedrading, via
het lichtnet of draadloos en met elke denkbare combinatie hiervan.
Door de snelle ontwikkelingen in de wereld van informatie- en
communicatietechnologie is er heel veel aanbod. Daardoor lijkt het
aantal mogelijke toepassingen ook eindeloos
Zeer eenvoudig! Zelfbouw Parallel interface, Bedienen via de PC
.
Domotica of toch niet. De universele Afstandsbediening
8 in 1
Een X10 starterset 10jaar geleden.
Voorbeeldje:
Domotica
toegepast met een PC van toen, of een IPAD van NU!
We kunnen in de woonkamer de diverse
lampen onafhankelijk of in functionele groepen schakelen.
De IR-bediening is net omgebouwd naar X10, de koppeling in de PC ziet er
als volgt uit:
Geef eerst hier sterkte lamp aan:
Lamp
1 schakelen
Lamp
2 schakelen
Lamp
3 schakelen
Lamp
4 schakelen
Lamp
5 schakelen
Combinaties van handelingen geautomatiseerd:

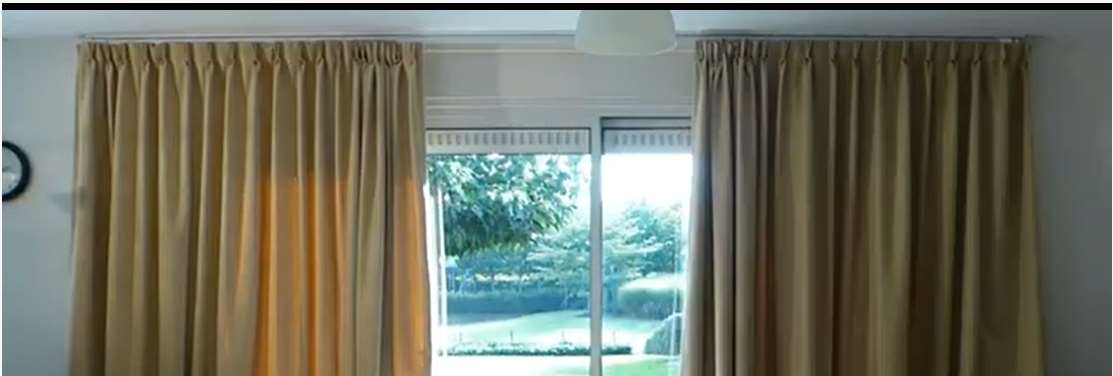

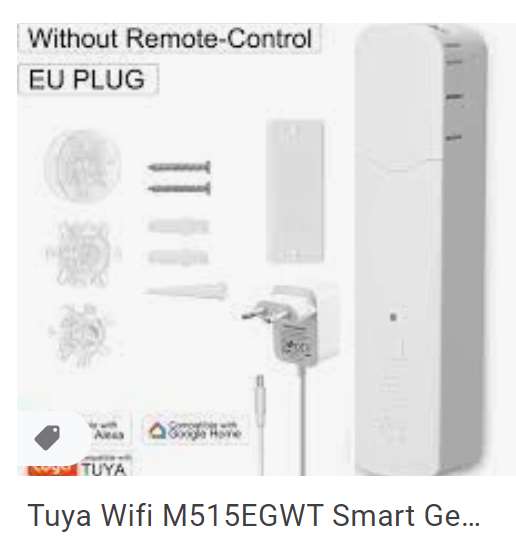

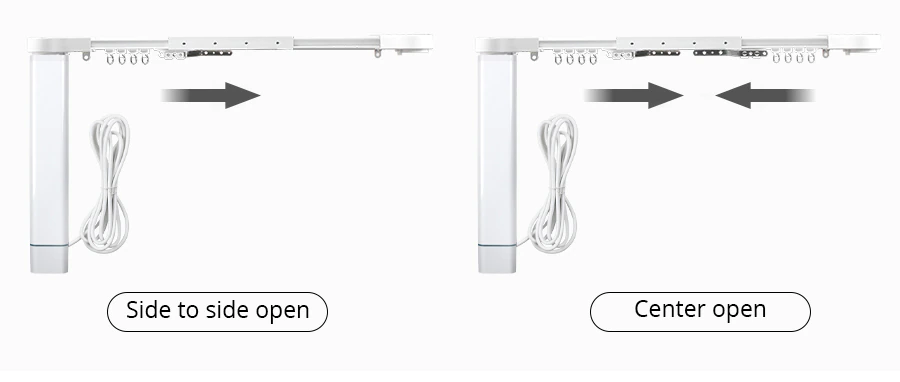

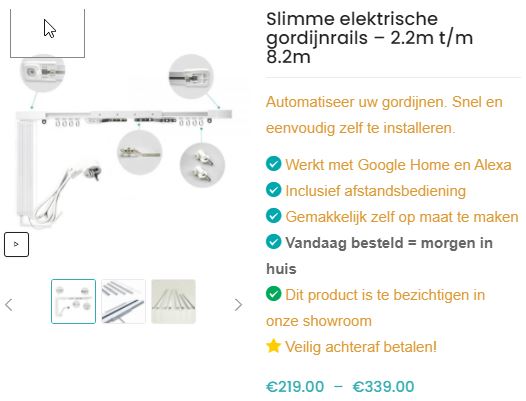

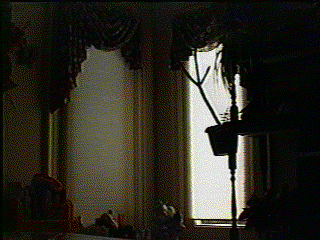

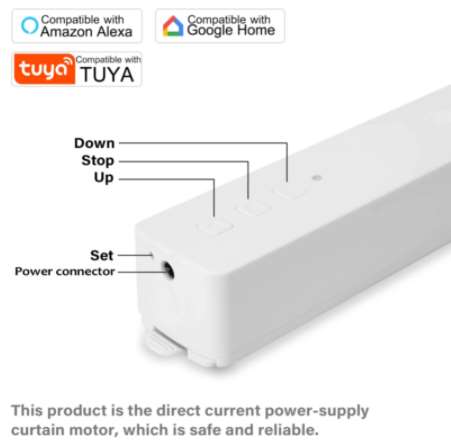

De gordijnen kunnen automatisch sluiten. Bijvoorbeeld als het avond wordt en de Homecinema start met een DVD.
Zo kun je er genoeg bedenken.
Hiervoor
levert G-rail een mooi systeem. Bijzondere eigenschappen: Standaard
IR afstandsbediening, Geschikt voor normale, maar ook zeer hoge,
brede, zware gordijnen en gordijnen of verduistering op moeilijk
bereikbare plaatsen, Stekkerklare aanlevering en eenvoudige
installatie door 24-Voltsysteem, Eenvoudig afstellen en bedienen van
het systeem m.b.v. infrarood handzender.

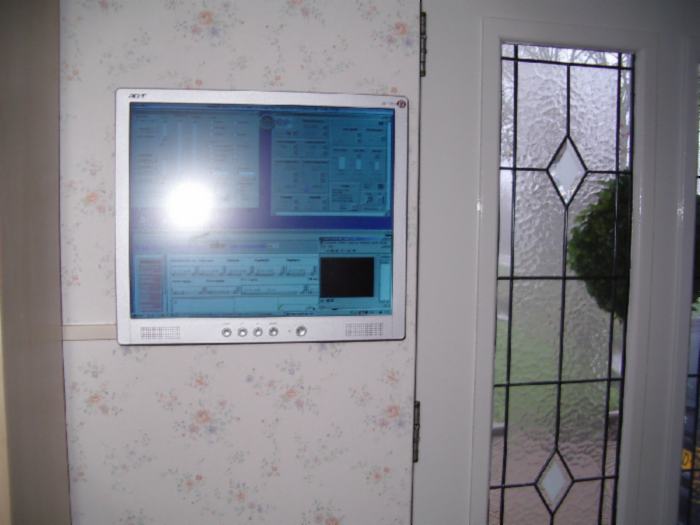

INFORMATIE in en om het huis BUNDELEN:
E
en
deel van de uitlees unit bevind zich in de hal van ons huis..
Het
hart van het systeem bevind zich in de meterkast en patchkast in
garage.
Hierin zijn de volgende modules te vinden:
230v
systeem
Telefooncentrale
Voedingsunit
Detectie unit
12v
noodstroom unit een MGE UPS
Controle
paneel
UTP computeraansluiting
Centrale
Radio distributie
Met aardig wat schakelunits bevat de
meterkast iets meer bekabeling, dan normaal. TIP: Zorg voor
veiligheid en betrouwbaarheid. Anders kan
uw verzekeringsmaatschappij best moeilijk doen bij schade.
De

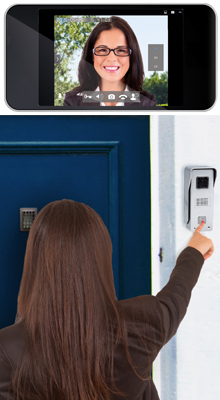

deurbel lijkt een gewone bel maar, het is een intercom, met koppeling
naar een redail toets van een telefoon. Bij afwezigheid belt een
analoge telefoon mijn GSM en op deze manier kan ik direct met de
bezoeker praten. Ook met de intercom kan direct een gesprek met de
bezoeker gevoerd worden.

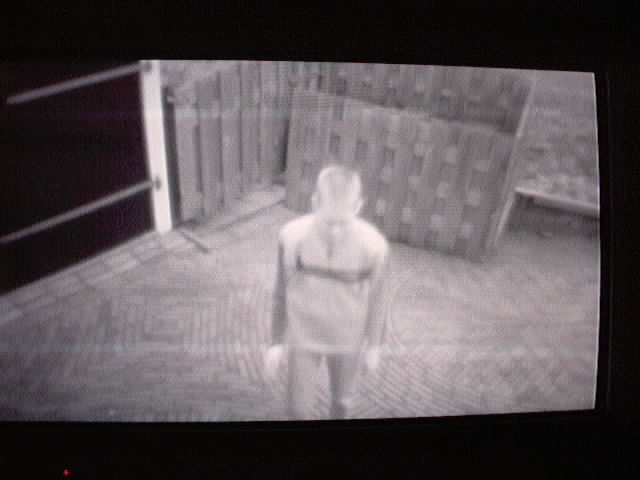

De bel

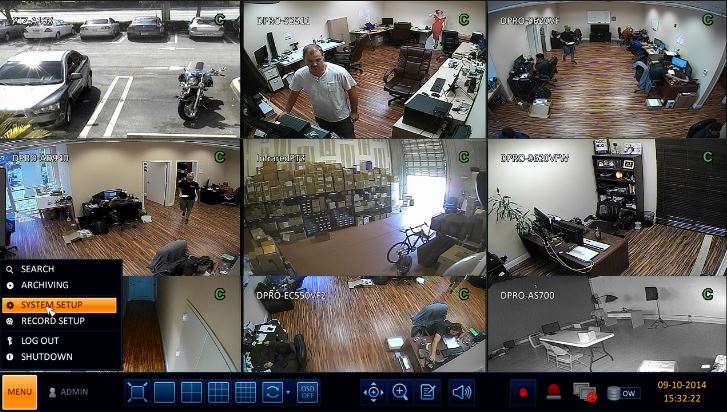

of beweging activeert de camera waarbij direct de TV overschakelt
naar het camerabeeld. Dit zowel beneden als in de slaapkamer.
De bel
wordt vastgelegd in de logfile: bel.txt. Deze logfile is zichtbaar op

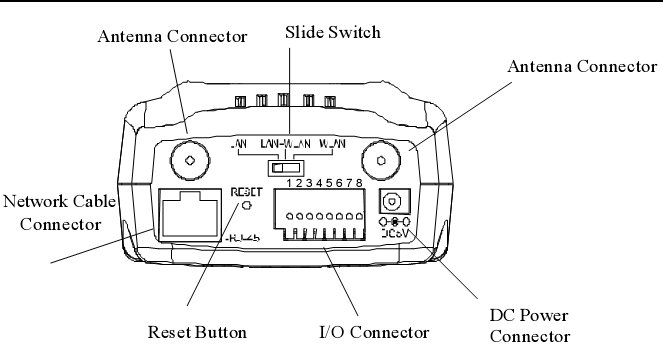

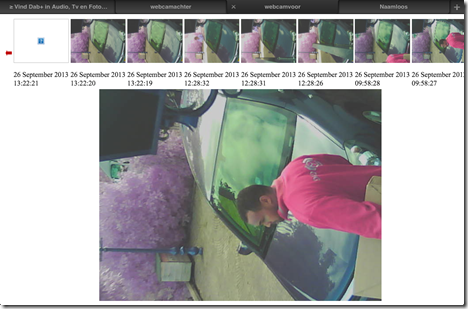

de HUISBUS CONTROLE PC. Inmiddels is de camera aan de voorzijde
vervangen door een IP-webcam van Digitus. Deze zet de beelden direct
op het internet en heeft tevens een IO-interface, hieraan is de bel
en buitenlamp gekoppeld.
We
kunnen in de tuin de volgende zaken bedienen:
De
verlichting langs de paden. De vijverpomp en vijver verlichting.
De

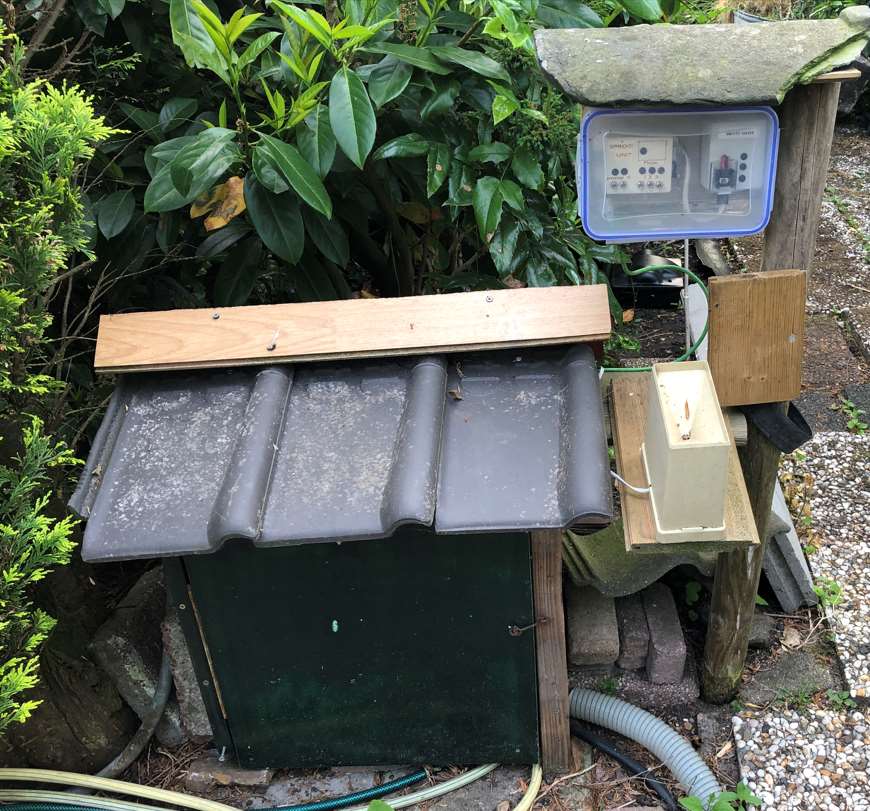

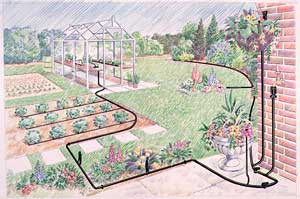

tuinsproeiers worden handmatig of automatisch bediend. De schakelunit
stuurt de pomp aan en vervolgens de kleppen in de tuin. Vanaf dit

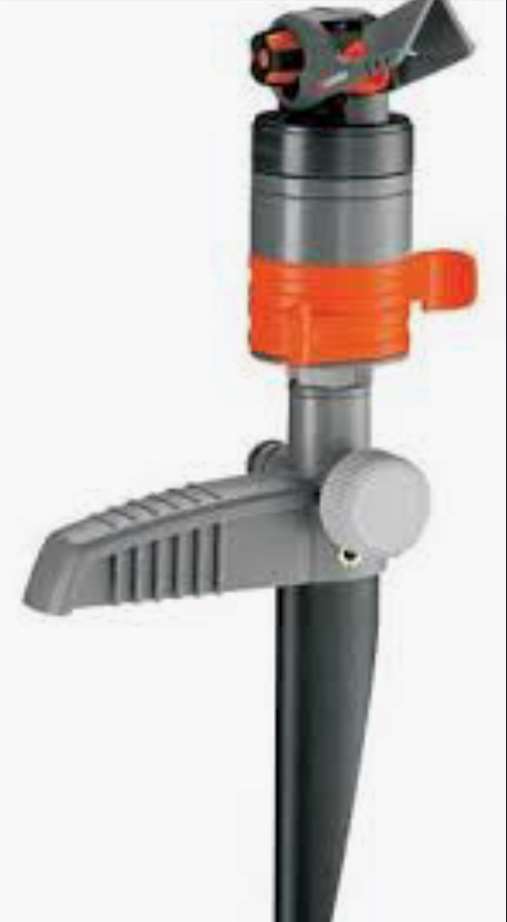

3-weg klepstation worden 3 GARDENA sproeiers aangestuurd. Het water komt uit
een grote bak onder de garage, de pomp is een
Gardena 4000 met hydrofoor.
In
een volgende fase wordt het nieuwe weerstation gekoppeld aan computer
samen met het sproeisysteem. Dit voorkomt dat er gesproeid wordt om
19:00 terwijl het net geregend heeft of als de tank leeg is.
Nog
wat FOTO’s van de laatste nieuwe ontwikkelingen.

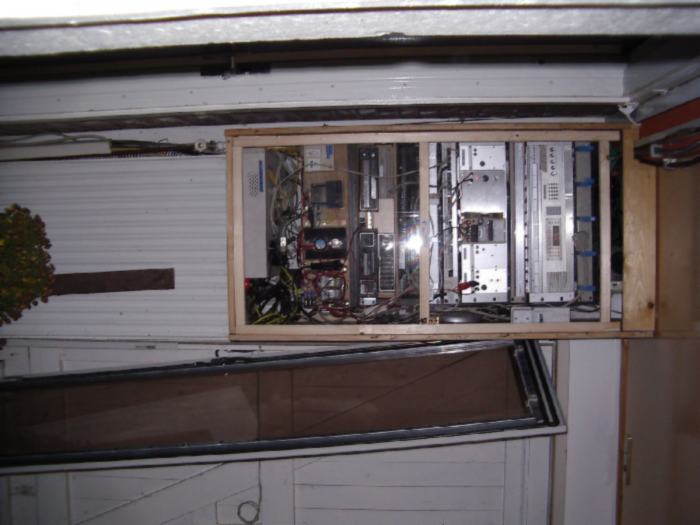

De
DOMO pc stond nu in een zelfgemaakte patchkast. Deze is inmiddels
vervangen door een echte RITAL kast.

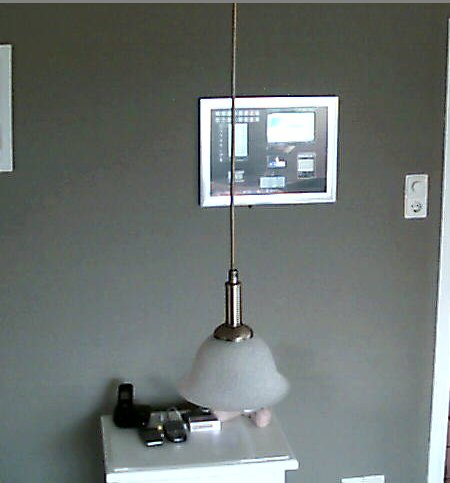

Het
scherm is van zwart/wit nu een kleuren TFT geworden, later is dit
een touchscreen geworden.

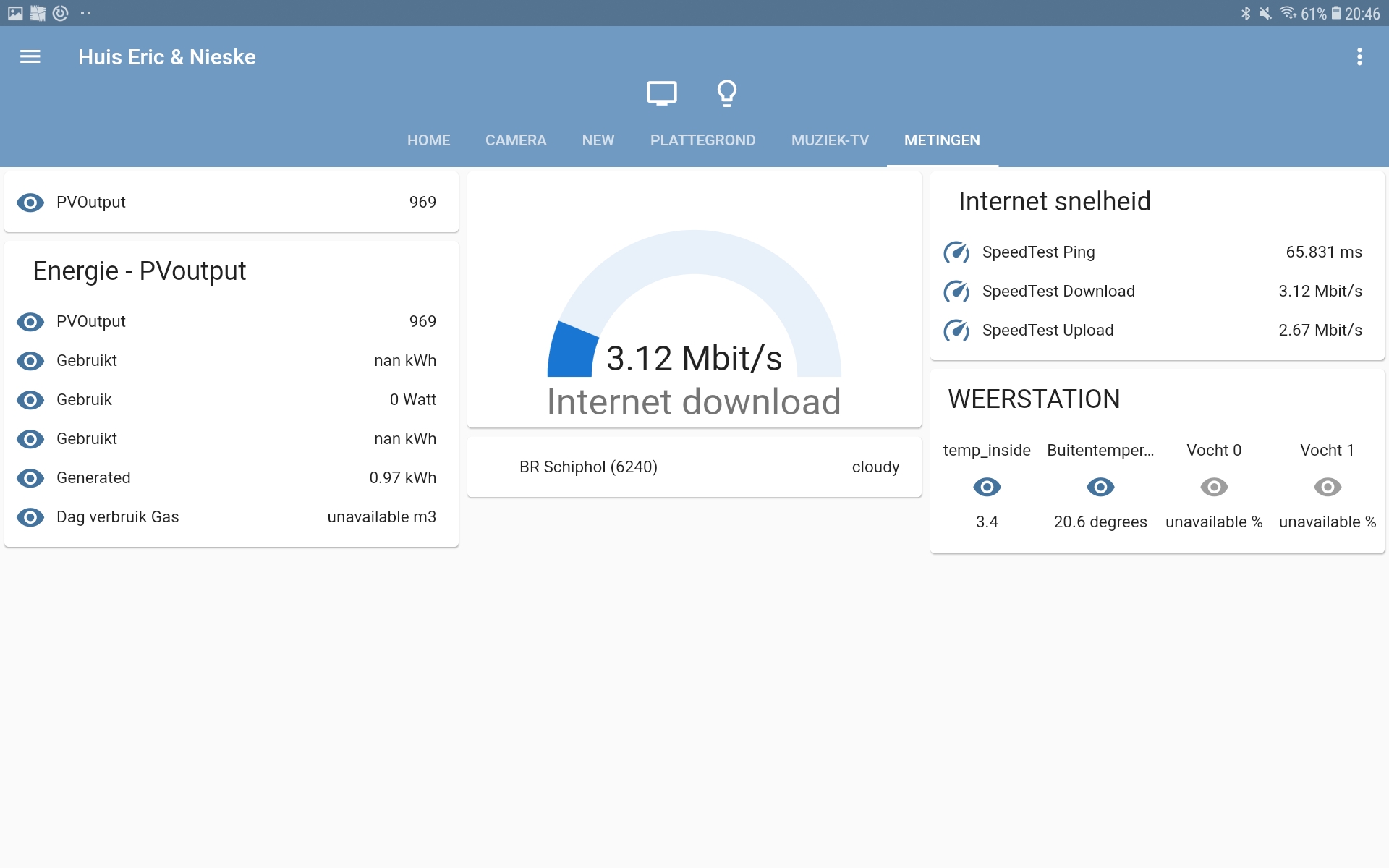

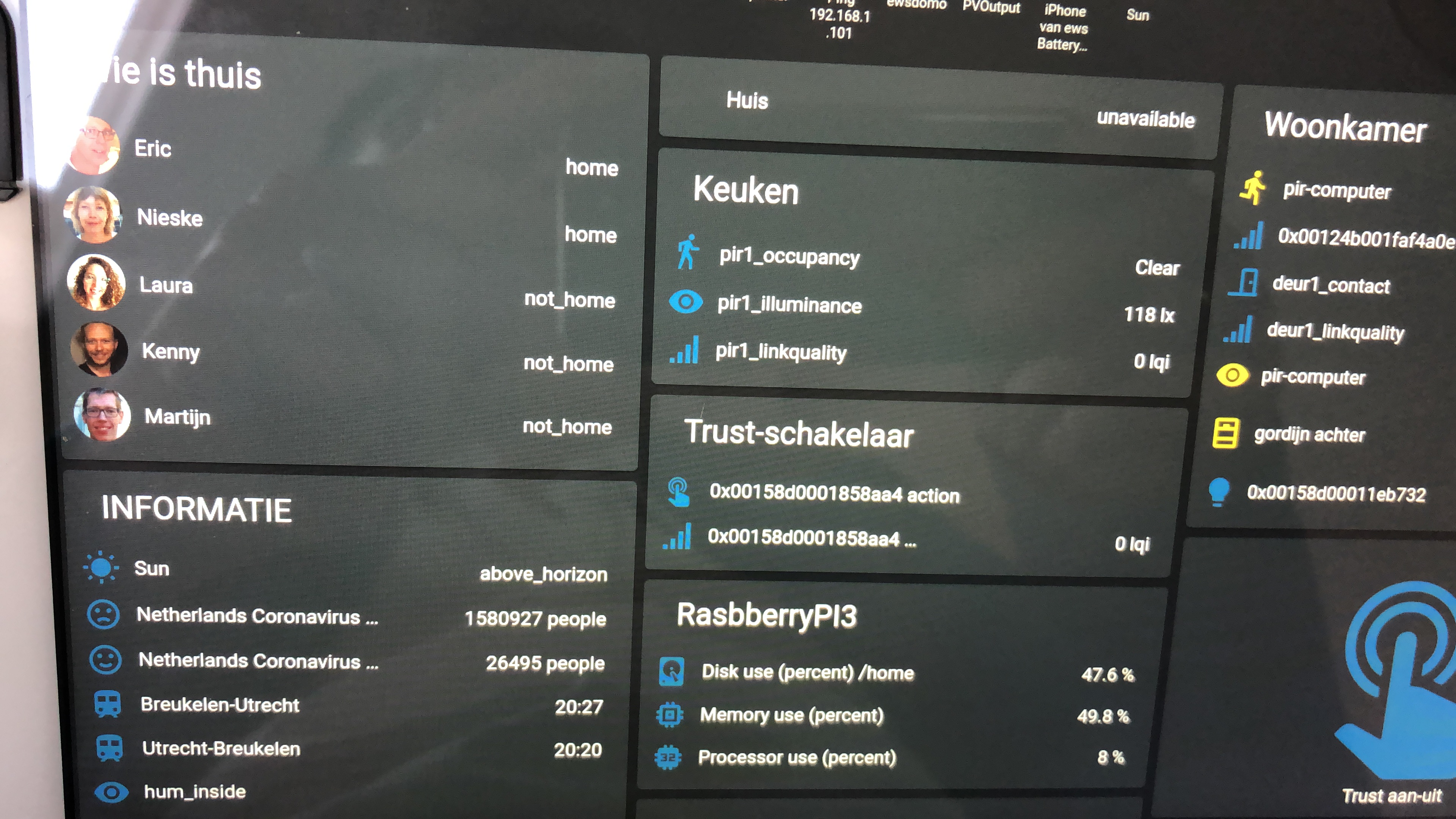

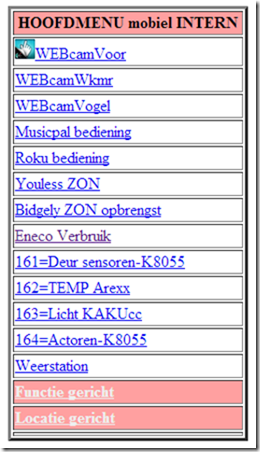

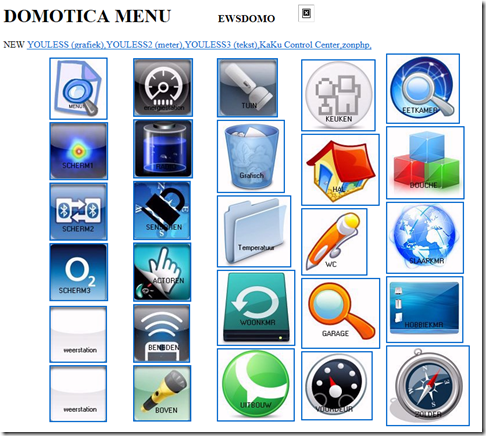

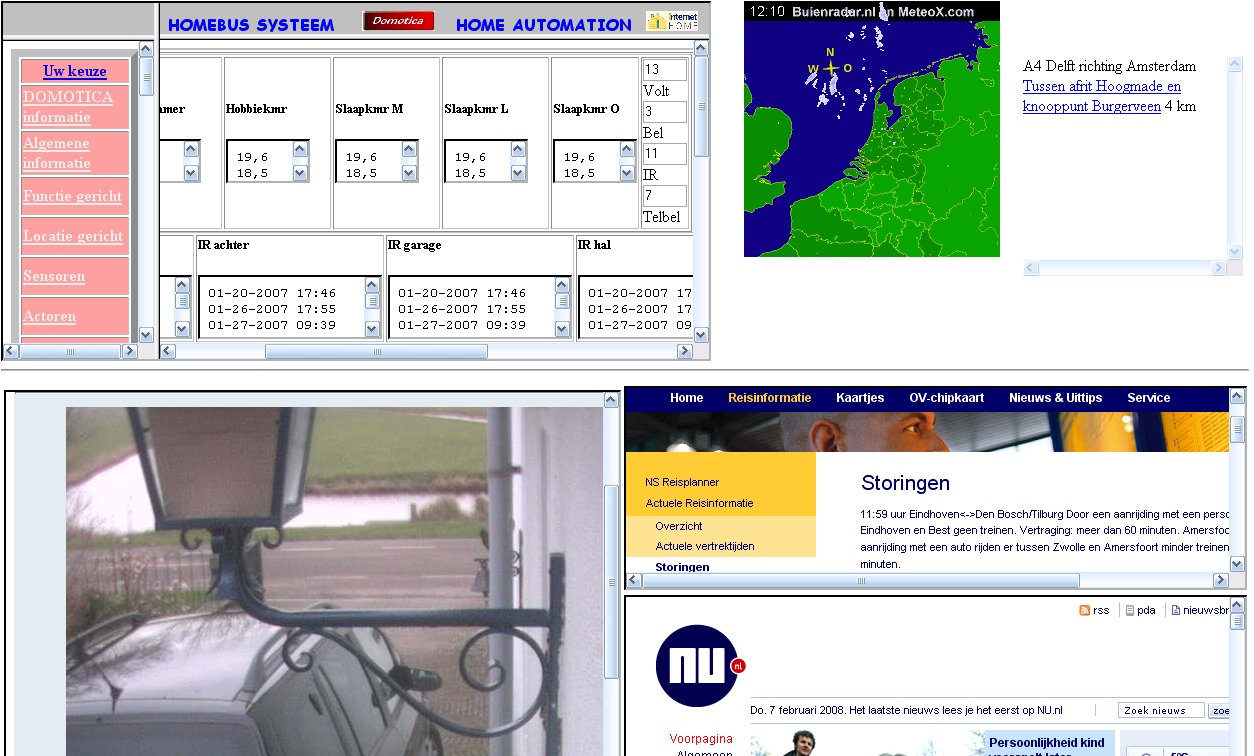

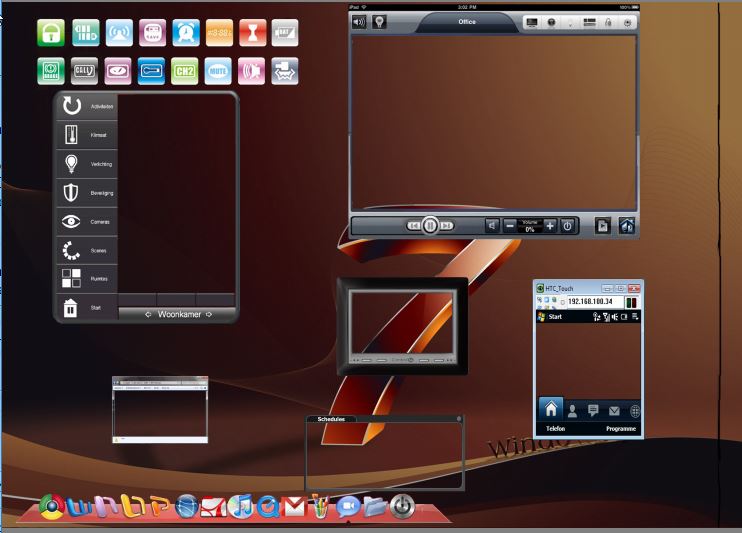

Even een voorbeeld van de informatie op het scherm.
De laatste toevoegingen

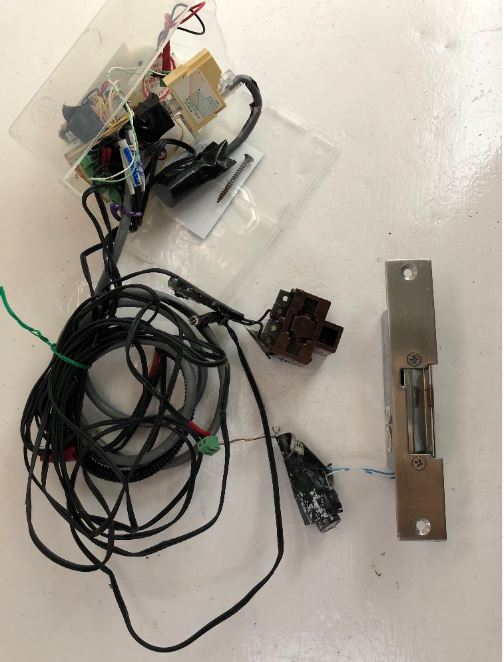

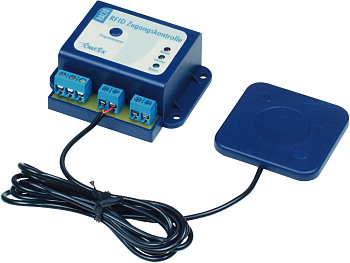

RFID als deuropener. Bij de CONRAD gekocht en gekoppeld aan het deur relais./p>
De TAG zit in de mouw van onze jassen. Dus als er iemand thuis komt gaat
met 1 beweging de deur open. Dus niet zoeken in naar sleutels terwijl
het regent.

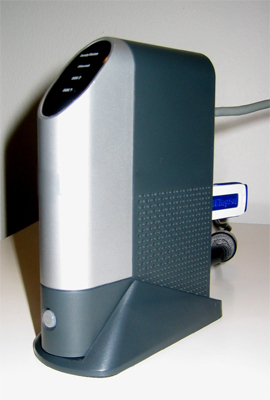

De
NSLU is nu geUNSLUNGED en te gebruiken als webserver, helaas kan ik
het TFT-scherm hierop niet aansluiten.
en ook kan ik de standaard VisualBasic programma's er op aansluiten. Is
later weer vervangen door een XP pc met een zwaardere processor, i.v.m.
de benodigde snelheid.

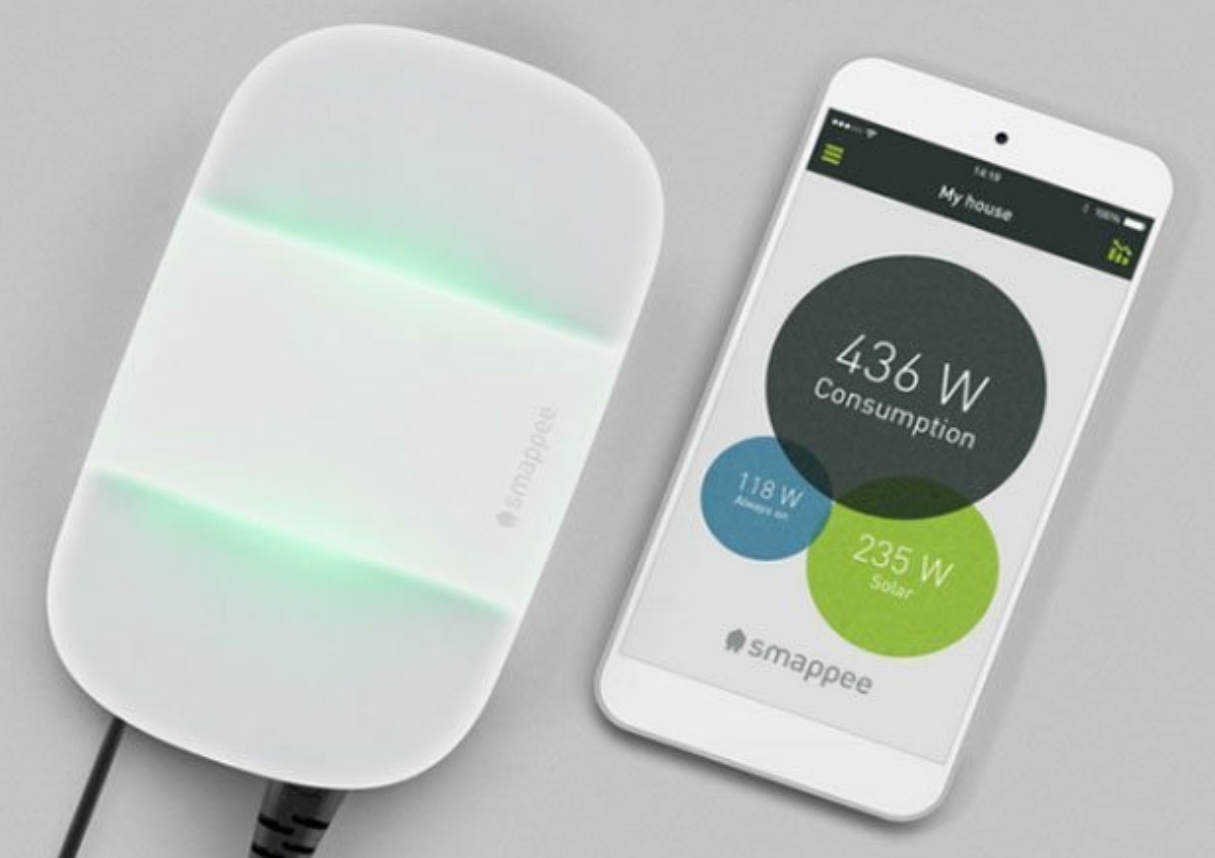

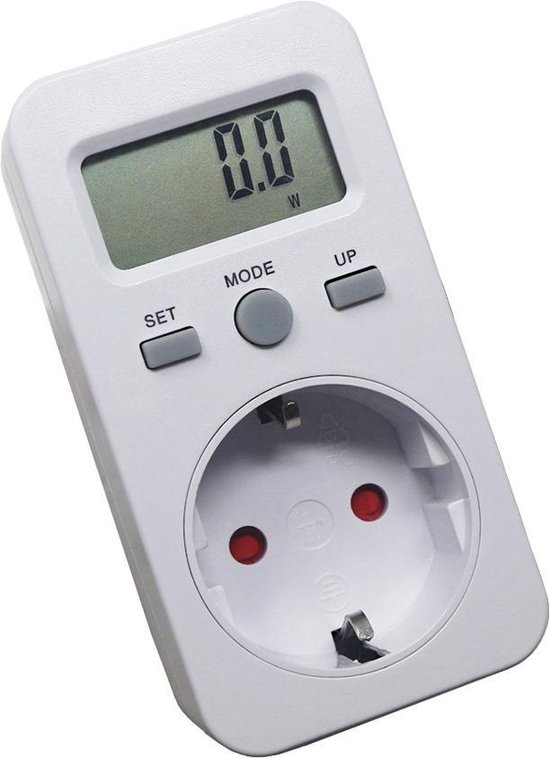

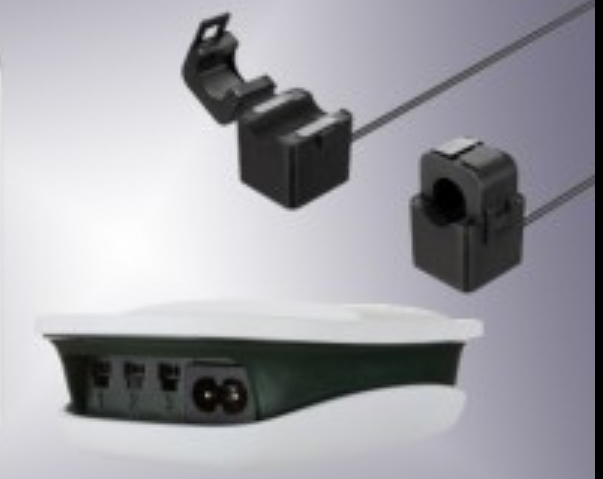

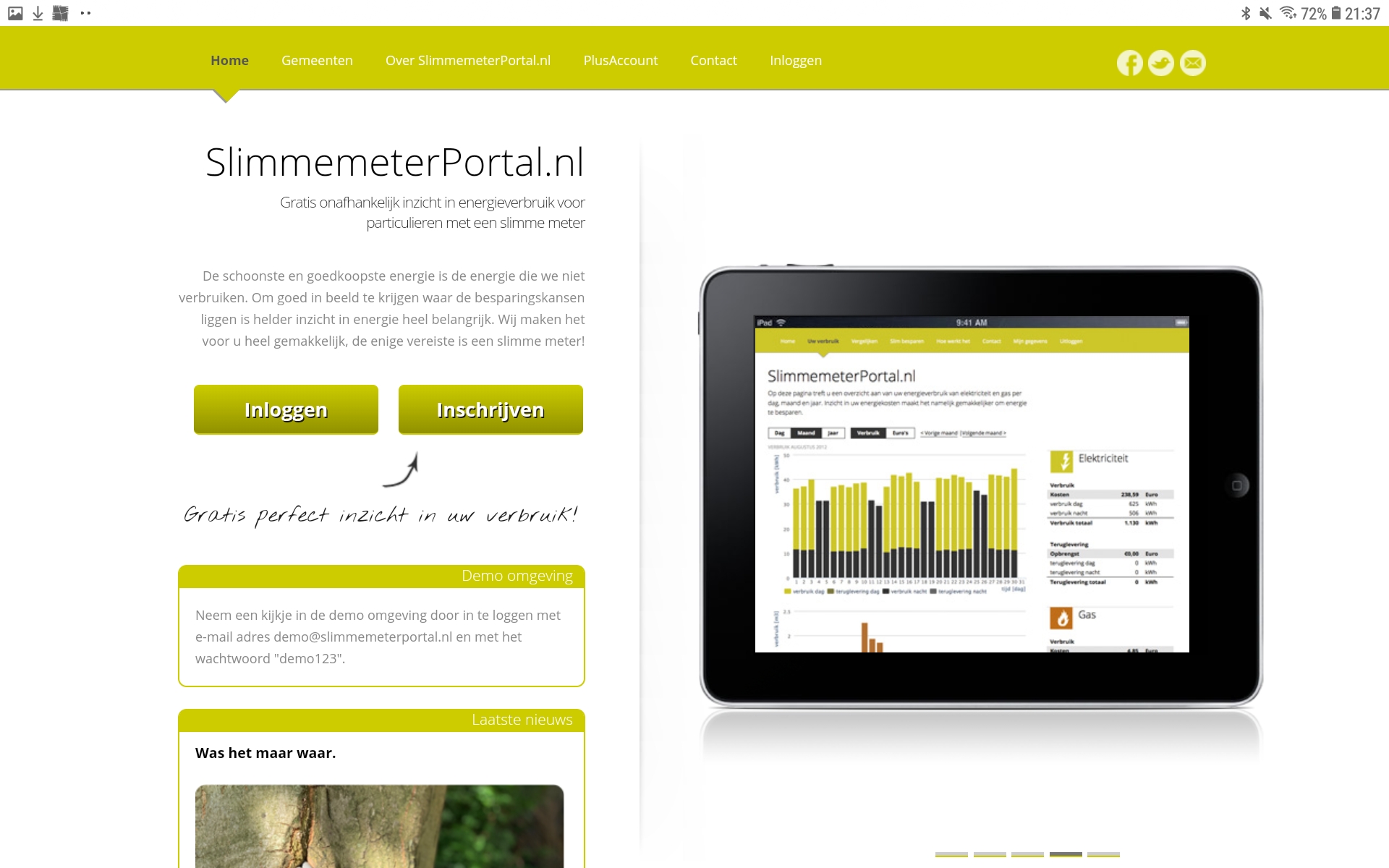

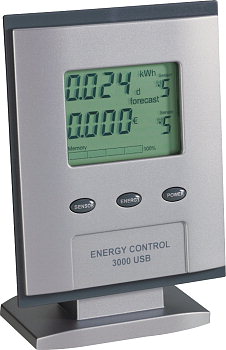

Later bij CONRAD dit energie station
gekocht. Even rommelen voordat de senoren goed op de GAS en
Energiemeter geplakt zitten. Maar nu werkt het dan ook. Het
bijgeleverde programma wel nog niet werken. Is een eenvoudig stukje
speciale software, maar dat is helaas met veel meer programma's.
Dus zo komen er steeds meer programma's onafhankelijk naast elkaar te draaien
Wijzigingen in de Domotica apparatuur
Een UPADATE vanaf 2012 ....

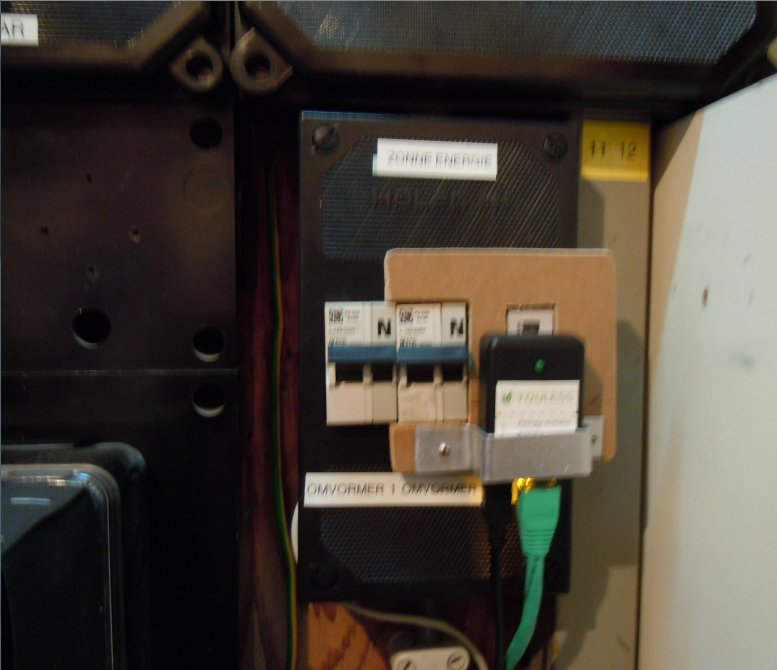

De meterkast is weer leeg gemaakt en de spullen zijn verhuisd naar een patchkast.
Dit na een boze meter opnemer, kon hij ook niets aan doen. hi (beter voor de inboedelpolis en de mogelijk kleine lettertjes)
was
is geworden
Nu met als toevoeging een bliksem beveiliging

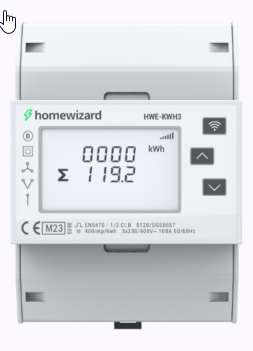

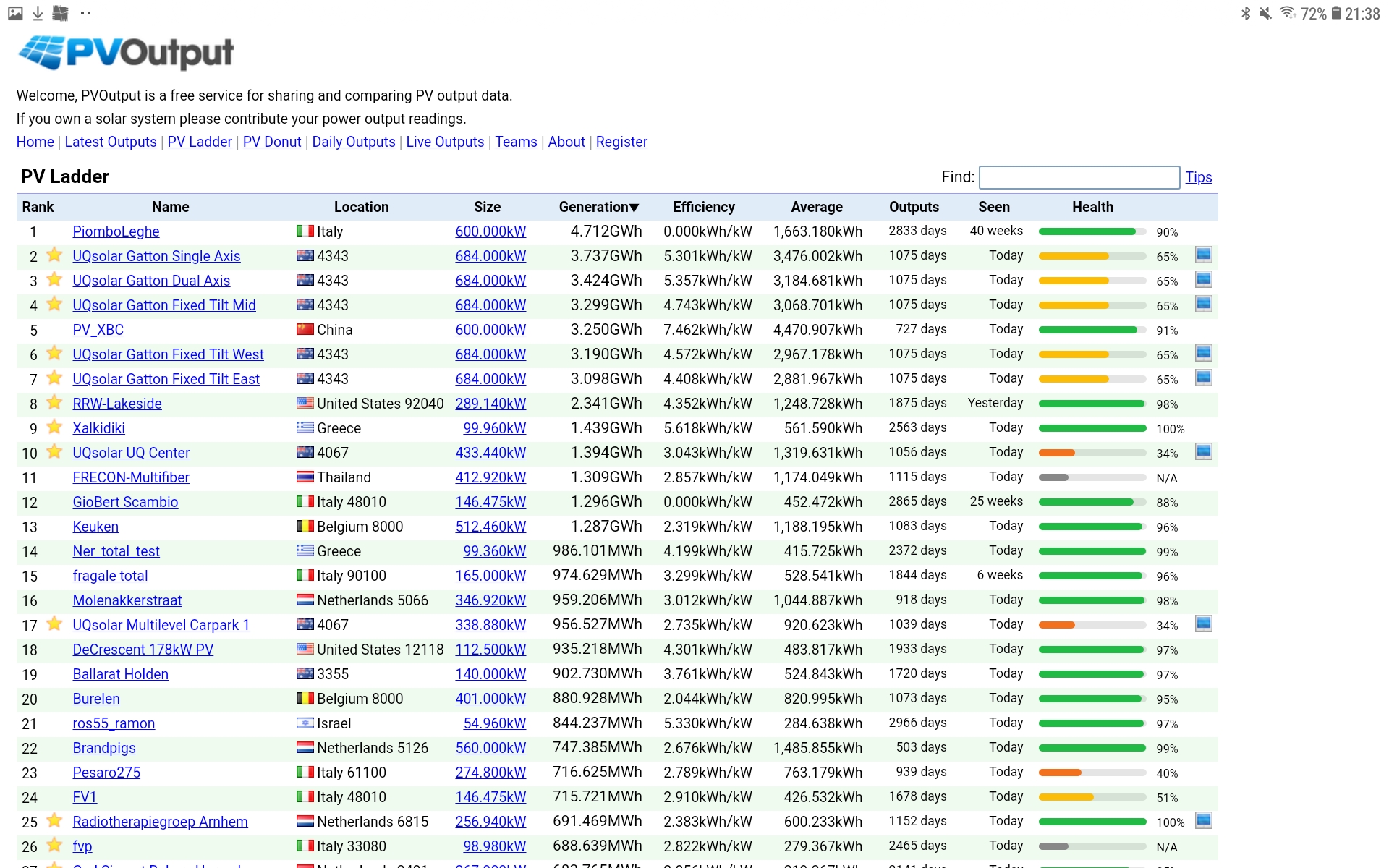

Daarna zonnepanelen + een slimme meter
Domo apparatuur is verplaatst naar de patchkast
Er is voor een eerste integratie van de diverse apparatuur een uitlees/bedienings scherm ook in de woonkamer bijgekomen,
Het PC deel is met VNC over te nemen, dit wordt op termijn vast een Tablet. Ipad of Android
De bediening is uitgebreid met 3x SUN500 bedienen de screens en het zonnescherm.
Maar wel zo! dat de handbediening ook nog werkt.
Opdracht van het thuis front!! de WAF factor

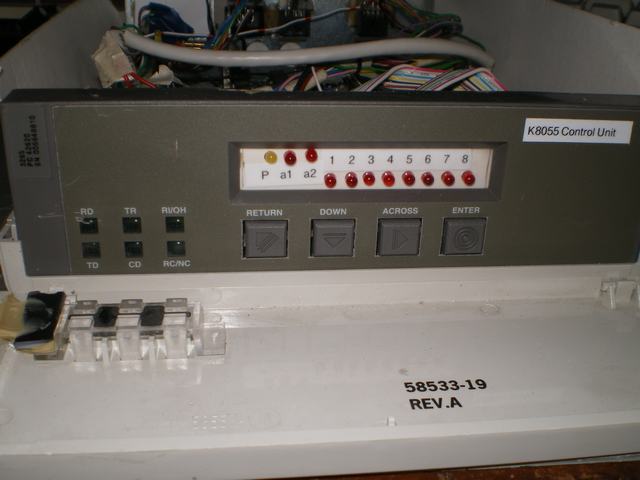

De eerder genoemde k8055 van binnen bekeken. Dus voorzien van in en uitgangsbuffer relais.

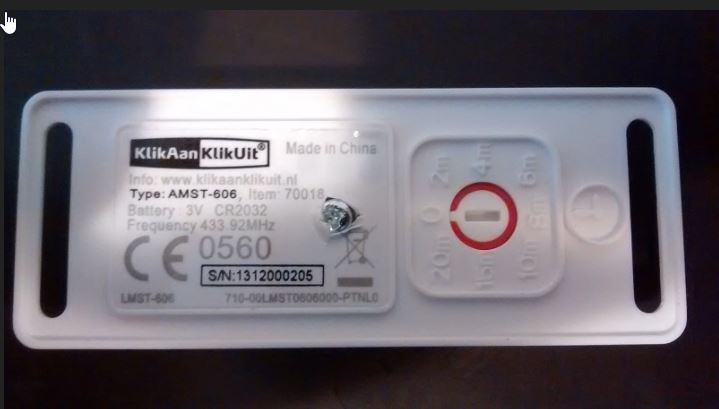

De X10 modules gingen defect, dus vervangen door Klik Aan Klik Uit (kaku - coco)

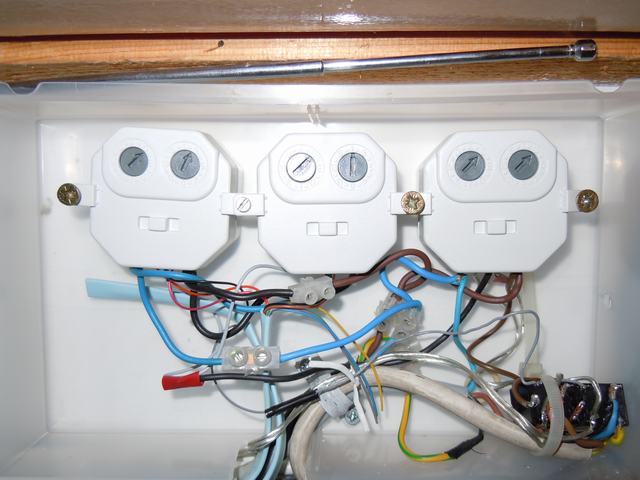

In de kast vlak achter de schakelaars van de woonkamer
Leuke hobby! weg werken TV slaapkamer! met een TV hijs SYSTEEM

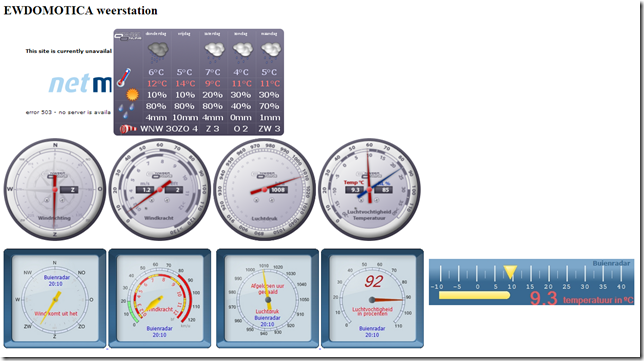

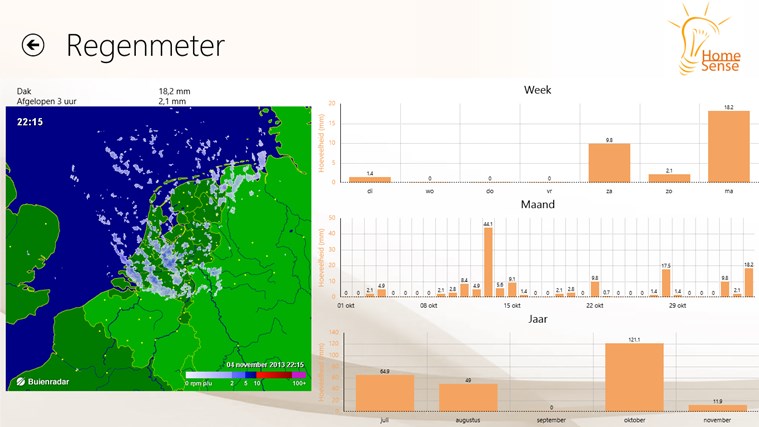

Weer informatie

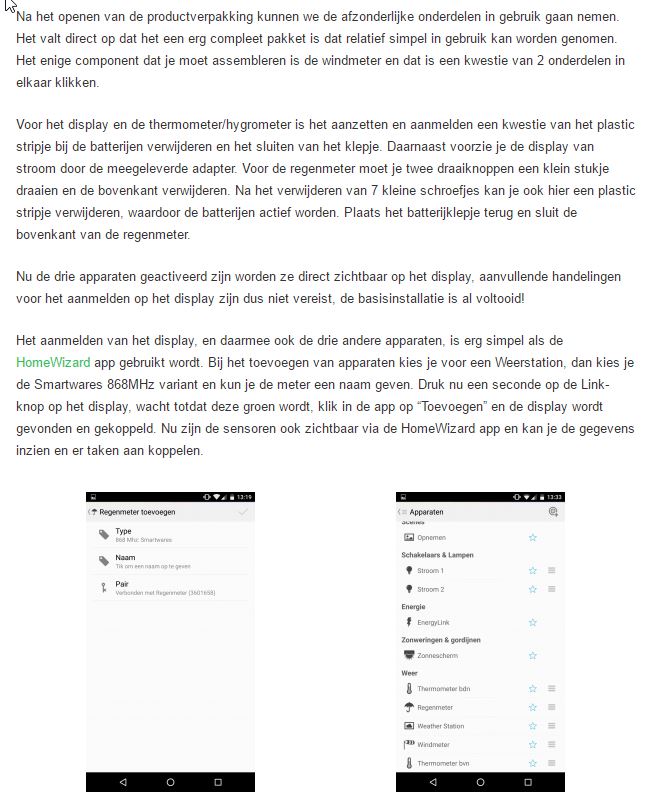

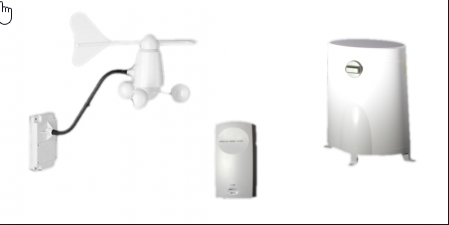

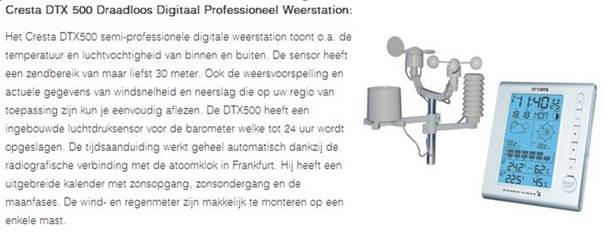

Onlangs als uitbreiding gekocht een Weerstation eerst de DTX
500 omdat deze voor zijn prijs het meest uitgebreid is. Daarna de 4 dagen
voorspelling toegevoegd.
Een vier-daagse weersvoorspelling in uw huiskamer
Het unieke aan dit weerstation van Cresta is dat hij een 4-daagse
weersvoorspelling geeft voor maar liefst 470 steden en 60 regio's. Verder wordt
hij radiografisch aangestuurd en bent u te allen tijde op de hoogte van de
exacte tijd. Al deze weergegevens ontvangt de Cresta 4-Days MT02 via MeteoTime.
Daarnaast worden de windrichting en maximale windsnelheid ook gemeten door dit
fraaie product. Uiteraard houdt hij tevens de maximum en minimumtemperatuur en luchtvochtigheid bij.
U wordt dus voorzien van alle nodige weerinformatie op ieder willekeurig
moment!

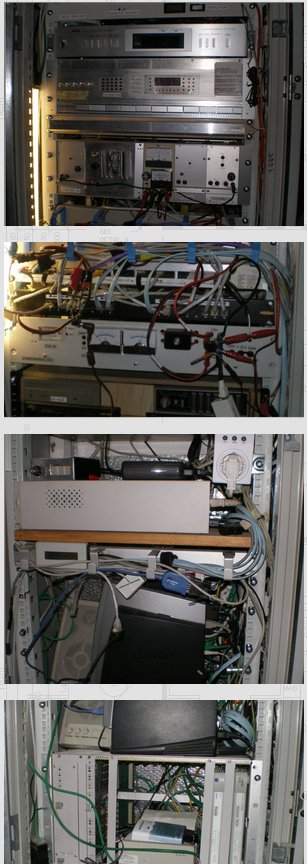

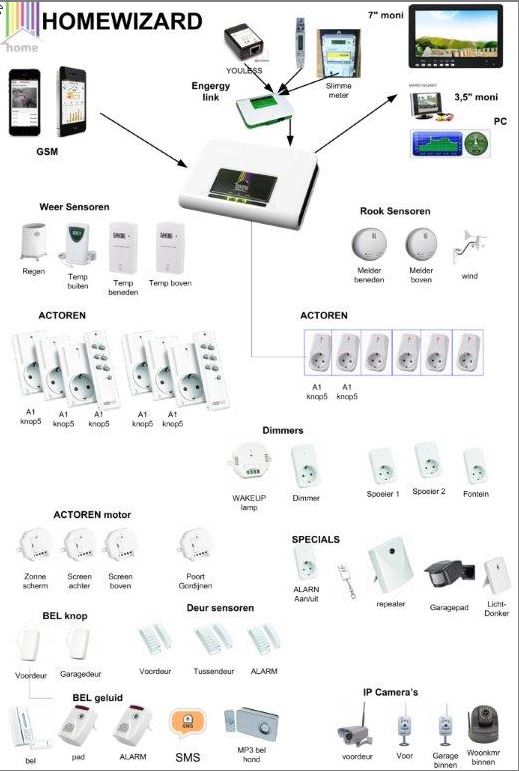

Overzicht Domotica apparatuur 2013
Een UPADATE vanaf .....
Ik heb nog steeds geen mooie integratie op windows. Zoals DomotiGa of Misterhouse of een van de andere.
Onder Linux is er genoeg, alleen het aanpassen is toch lastig.
Ik heb te veel verschillende modules. !
Wel steeds meer WEB compatible apparatuur gekocht.

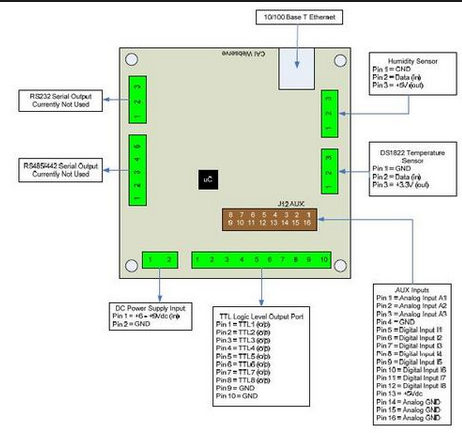

Voor het schakelen heb ik o.a. een WEBCONTROL (van cai networks)
Helaas lukt het me niet om in het eigen interface de knoppen aan te passen. Gelukkig wel in het android interface
even een overzichtje

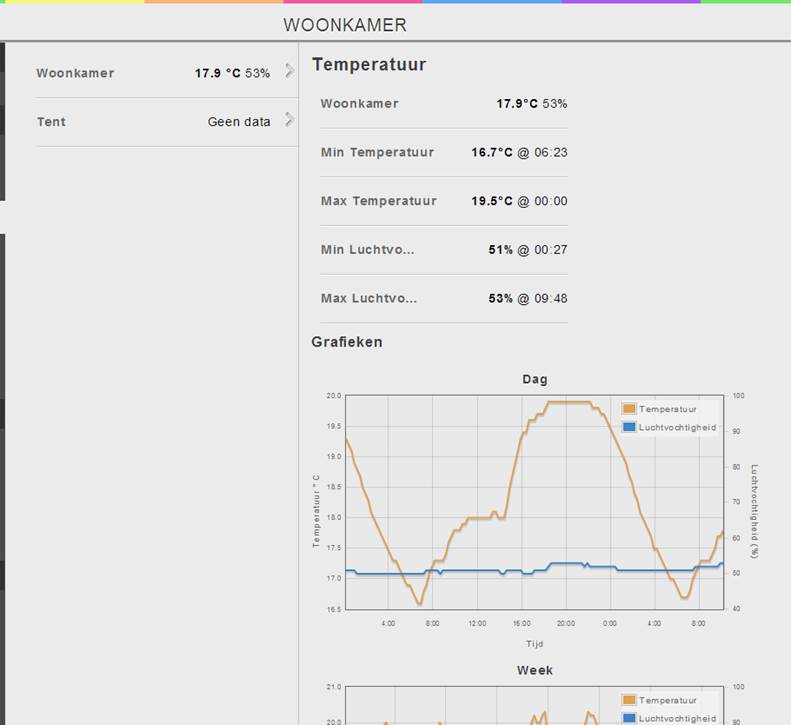

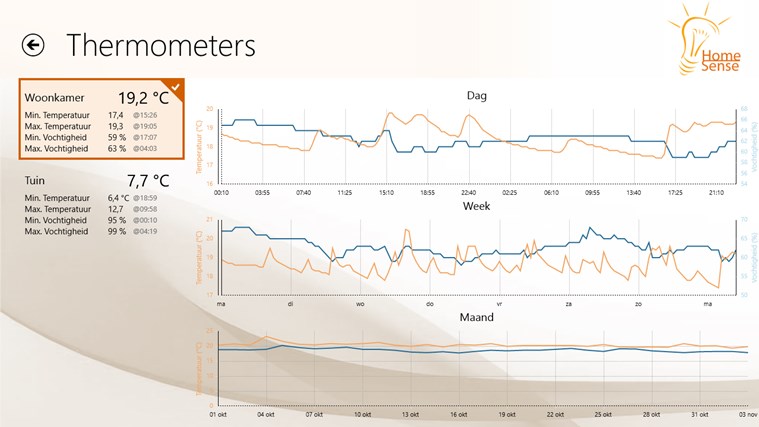

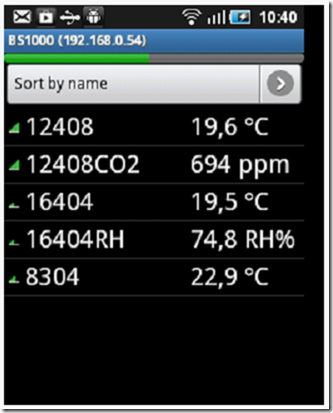

Voor temperatuur heb ik de AREXX datalogger apparatuur
standaard set en de BS1000. Deze laatste heeft weer een WEB en een android interface, namen heb ik intussen aangepast.
Voor zonnescherm en screen heb ik de KAKU spullen met de TPC-300
en natuurlijk ook voor de lampen. Die nog niet met een PIR bediend worden.
Deze kan ik via de domotica server een HP-thinclient 5800 met VNC overnemen. Of via het web
interface dat ik gemaakt heb op basis van de KAKU_CLI.
Ook weer vanaf Android en ipad te bedienen.
Helaas erg activiteit georiënteerd

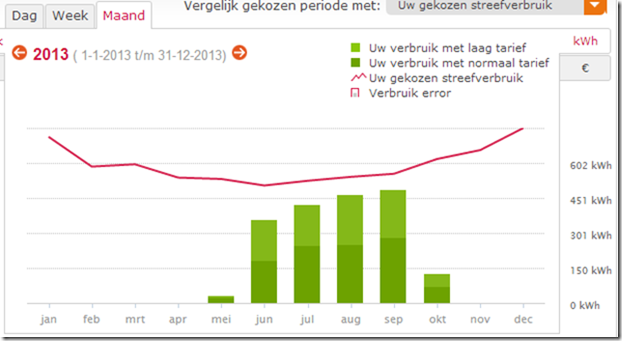

Voor de energie meting heb ik een youless gekocht.
Echter na het installeren van de zonnepanelen zit deze nu op de KWH-meter voor de opbrengst
en gebruik in ENECO voor het verbruik.
leuke APP
en via de upload naar de CLOUD af te lezen.
handig als vergelijk met de leverancier

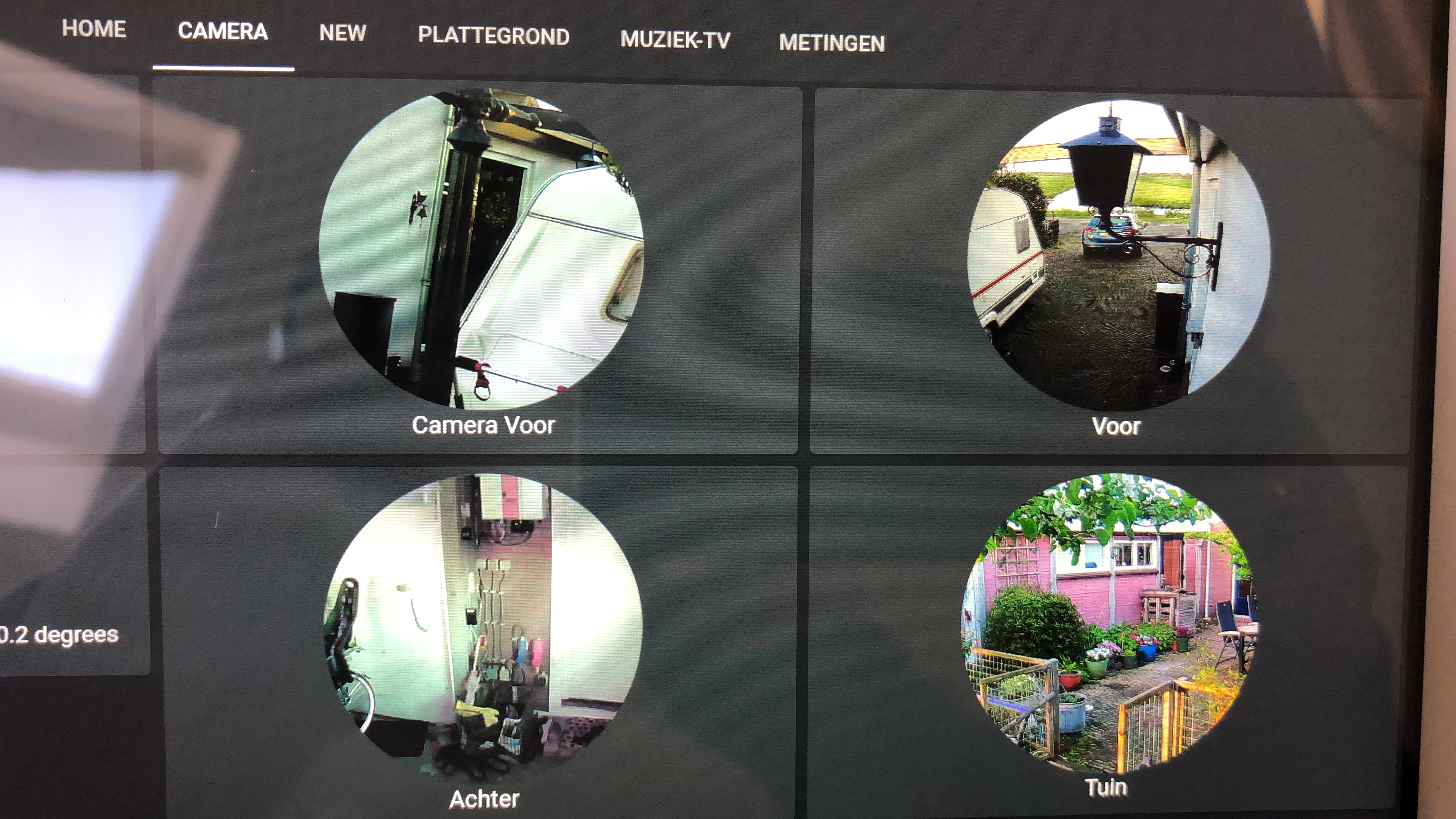

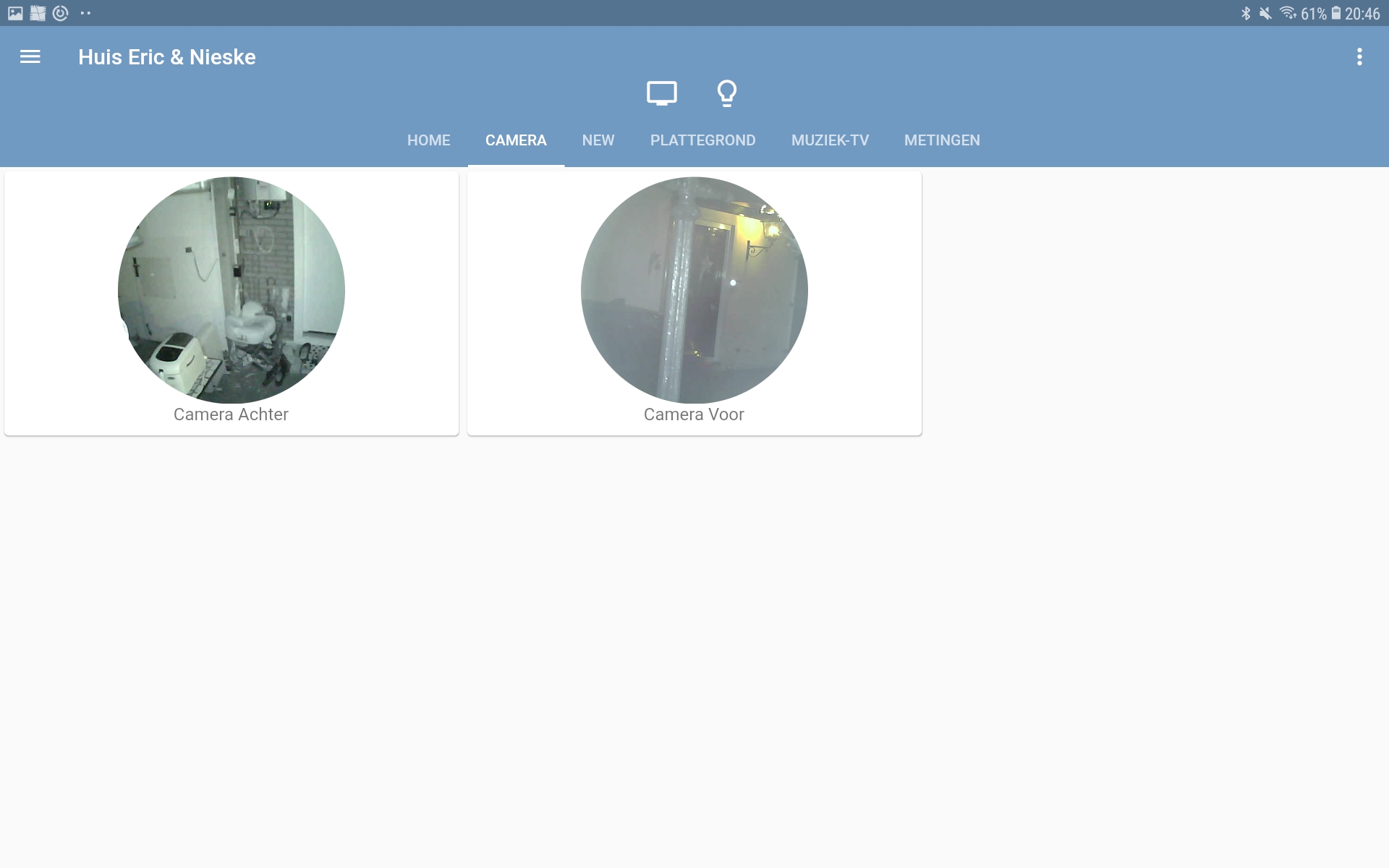

Dan heb ik nog een aantal camera’s
In de volaire en bij de deur.
Mobiel versus Woonkamer scherm interface
Sommige schermen van het systeem, zijn puur informatief.
Zo ook deze op het scherm in de gang. Dus voordat ik op de fiets stap om de trein te gaan nemen.
Hiermee hoop ik een indruk en misschien inspiratie gegeven te hebben van mijn laatste
ontwikkelingen.
2012
De losse WEB interfaces zijn heel mooi te integreren met de HOMEWIZARD.
Kost wat, Maar dan heb je ook wat!!!!
Kost net zoveel als een Raspbery PI en een RFXCOM met DomotiGa, maar dan moet je alles zelf aan de praat zien te krijgen. DUS!
Ik heb de Homewizard voor mijn verjaardag gehad. Werkt erg
goed samen met mijn bestaande (oudere) KLIK AAN KLIK UIT apparatuur, en vele andere apparaten. Alleen de KAKU oude PIR-schakelaar herkent hij helaas niet.
Maar zoals gezegd. Het is een keuze: kant en klaar en werkend

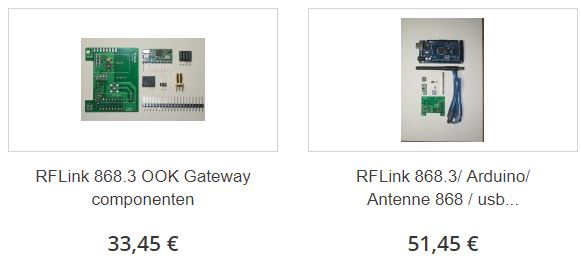

of zelf maken met een RFXCOM en/of de RFLINK en een RaspberryPI of de veel snellere
alternatieve, die nu opduiken.
Onder windows is er niet genoeg ontwikkeld en unix is niet mijn ding.
Dus dit is voor mij DE oplossing tot integratie. Tegen een zeer laag
stroomverbruik. Ook de Homewizard is al je hem terug rekent naar losse
onderdelen, niet duur of duurder.

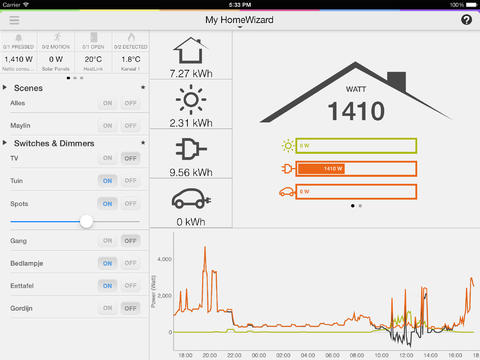

Hierbij een indruk.
Het stroom verbruik en de opbrengst is ook LIVE...............De temperatuur meter ziet er ook goed uit.
Mijn Tenvis319 werd herkend, maar is niet ondersteunend........De deur sensoren
En schakelen
Je kunt ook via HTML direct een GET geven en hiermee je eigen WEBpagina bouwen

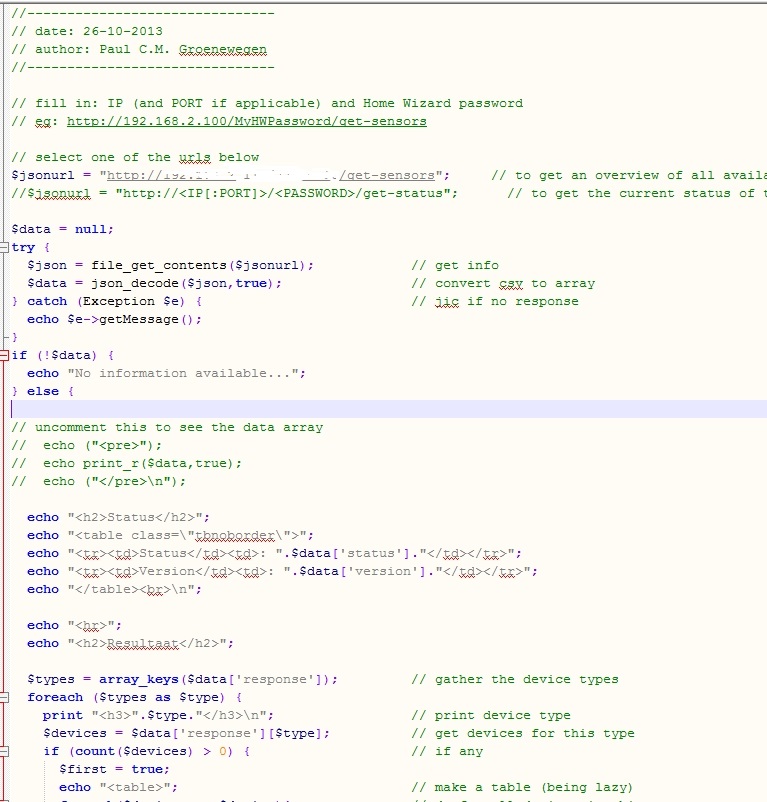

Dit kan ook met PHP, op een servertje. Paul heeft een leuk stukje PHP gemaakt, dat we verder kunnen uitbreiden en inrichten op onze eigen situatie.

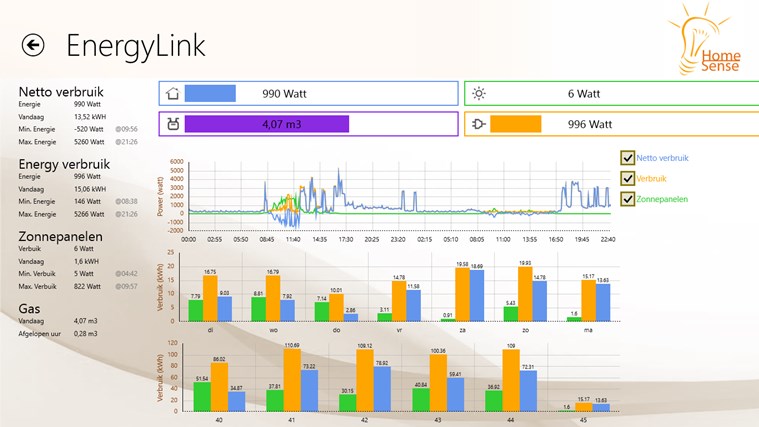

Er is ook een WINDOWS8 interface. De HOMESENSE APP! Heel mooi gemaakt Patrick!
MOOI , MOOI....
Wat staat er op het wensenlijstje!
Een GSM/IP/VOIP deurbel
Voor alsnog zie ik 3 manieren.
- Zelf maken. Via een PC, input opvangen en omzetten naar een POWL of NMA bericht voor de IPad of Android telefoon
- Alpha Tech GSM deurintercom
- Alpha Tech Slim Line VoIP Intercoms
http://www.telec.nl/news/latest/nieuwe_alpa_tech_deurintercoms.html
Echter het is in mijn geval de ELEC IDC-25 geworden.
Deze heeft de meeste mogelijkheden, maar net als zoveel spullen niet geheel betrouwbaar.
Geweldig is de mogelijkheid voor de BEL. Hierop kun je de bestaande bel aansluiten.
Soms komt de bel wel door in de APP en soms niet, maar soms ook wel 5x.
Met als gevolg dat je te laat bent met antwoorden door het wegdrukken van de bel notificatie.
Mijn pakjes held, belt weer aan:
En meer...
https://www.mijn-artikel.nl/Webwinkel-Category-6082931/Video-Deurbel.html
https://www.simpeldomotica.nl/RingPro
https://youtu.be/f4KbJn-Kv_w
https://youtu.be/v8EpxyCAocU
Aan mijn wensenlijstje heb een UV sensor toegevoegd.
ik wil bij een temp onder de 18 graden en toch mooi weer zodat de zonnepanelen stroom opwekken. Ofwel UV = xxx .
Dan kan ik i.p.v. terug leveren de stroom deze gebruiken voor het elektrisch verwarmen van het huis.
Dit bespaard dan verwarmen middel CV ofwel Gas.
ESP8266 modules
Vervolgens wil ik de temperatuur meten achter op het erf. De afstand voor een 433mhx sensor van bijvoorbeeld Cresta is te groot.
Echter ik heb wel wifi dekking. DUS

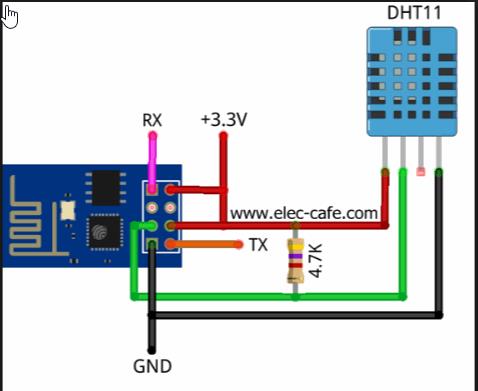

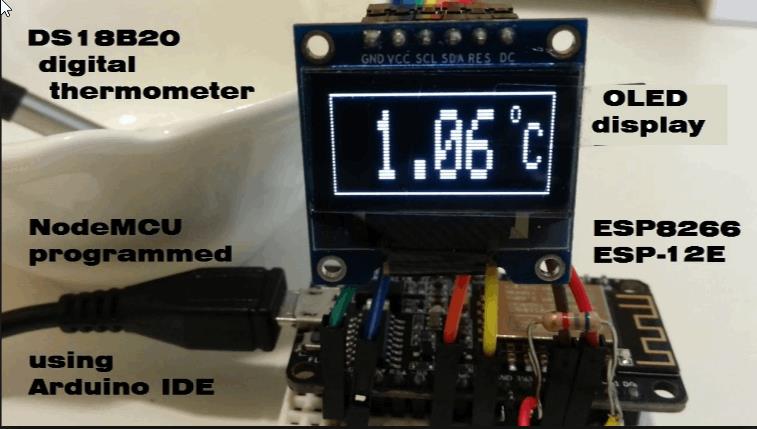

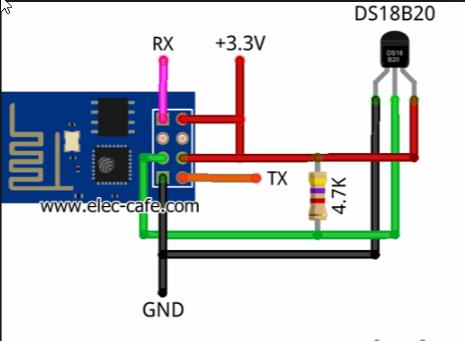

Ik ben bezig met een ESP8266 en een DS1820 temp opnemer dit signaal naar mijn Homewizard te sturen.
Immers: Met de Homewizard kan ik ook een IP-schakelaar ofwel de ESP8266 aansturen. Dan moet uitlezen ook wel lukken.
De ESP8266 kost bijna niets en heeft te veel mogelijkheden.
En dan !!
_

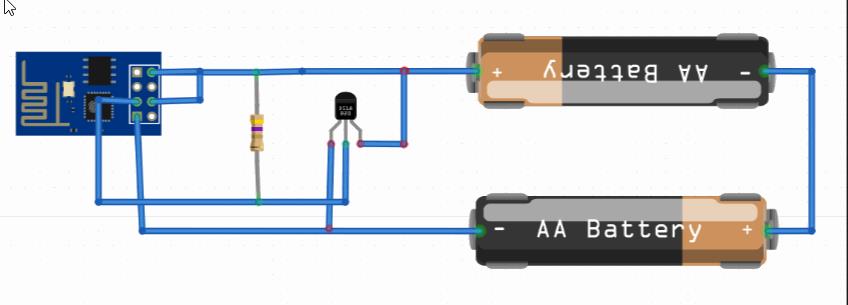

Even in een schema
_

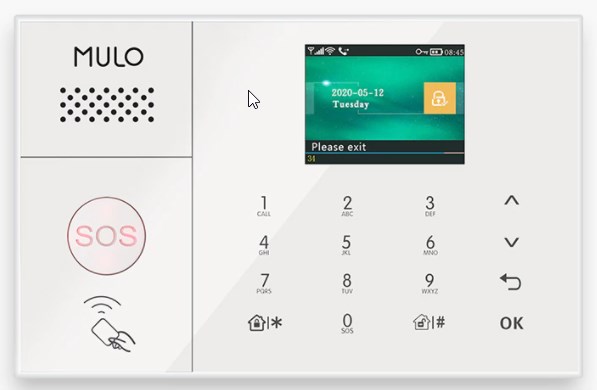

Het Alarm
Vervolgens wil ik het huidige alarm wat bestaat uit deur,
raam en PIR sensoren uitbreiden met echt profi sensoren nog, De koppeling naar
sirene en verlichting blijft, hier kan de GSM koppeling nog bij komen.
/font>
Wordt vervolgt.........MAAR DAT VERTEL IK NIET
Beveiliging
Vanuit beveiligings oogpunt is niet alles van buiten te bedienen.
In huis op het LAN zijn er diverse uitlees en bedienings mogelijkheden.
zie ook de gevorderde pagina !
Zonnescherm of Screen/Rolluik of Rolgodijn bedienen
Je hebt een zonnescherm met motor. En dan?
Je koopt een Klik aan klik uit product en protocol, omdat je met de Homewizard of Homey verder wil.
ASUN650 en een AB met timer
Eventueel kunnen we ook nog zelf de zwengel verwijderen en een motor inbouwen
Zonnescherm motoren zijn motoren met 2 aansluitingen die om en om spanning krijgen (open-dicht)
Nu nog even aansluiten
1) Parallel zonder extra veiligheid 2) met 230volt relais 3) met 12volt relais
Daarna kunnen we verder met extra leuke componenten, zoals lampen op een Weerstation.

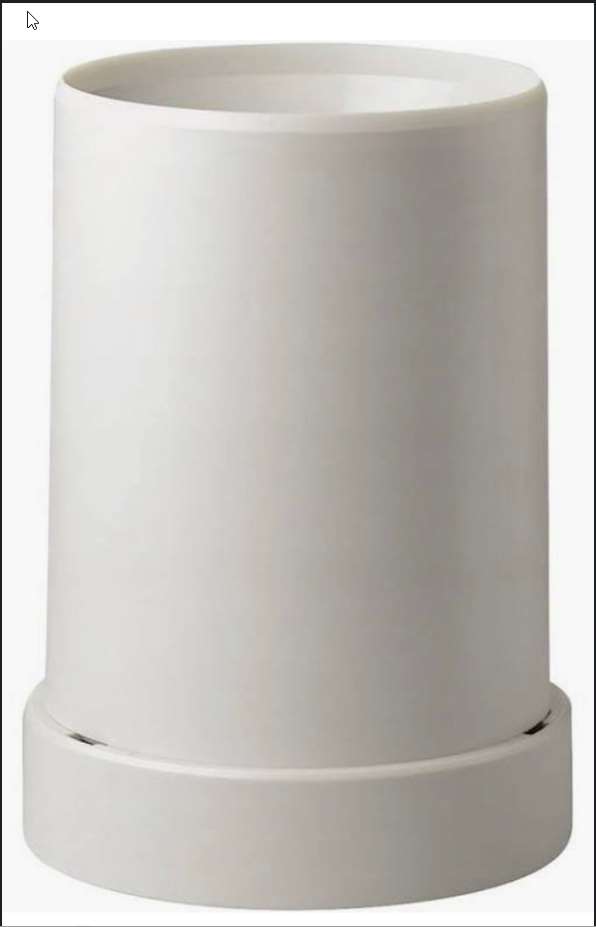

Als we later de wind en regen meter willen koppelen aan het terug trekken van het zonnescherm wordt het de Homewizard,
maar que regen is dat wel lastig. Er moet best veel vallen wil de Homewizard dat opmerken, je scherm is dan al best nat.
Dat is Somfy toch wat beter, maar kost ook veel meer.

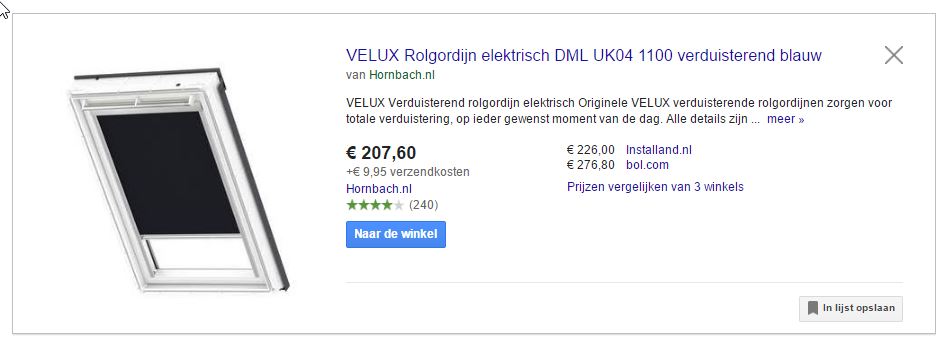

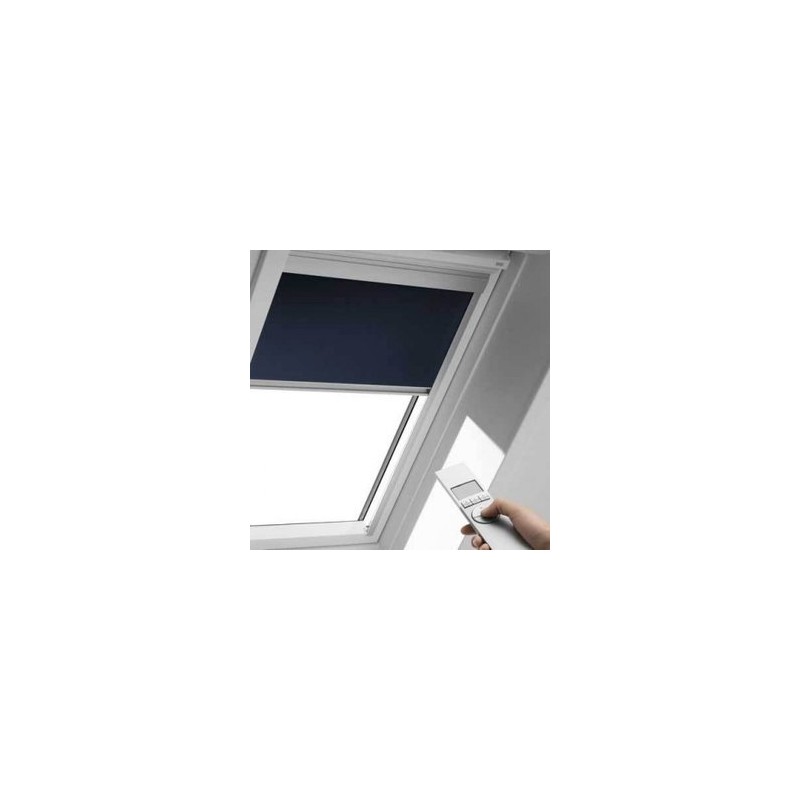

of de

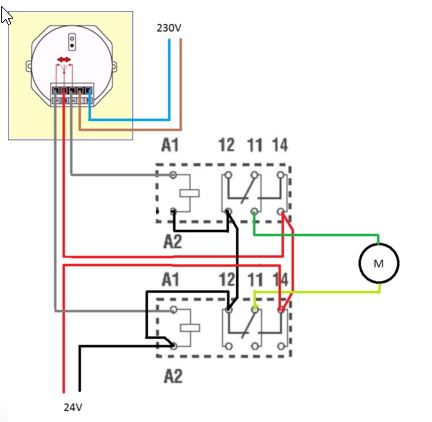

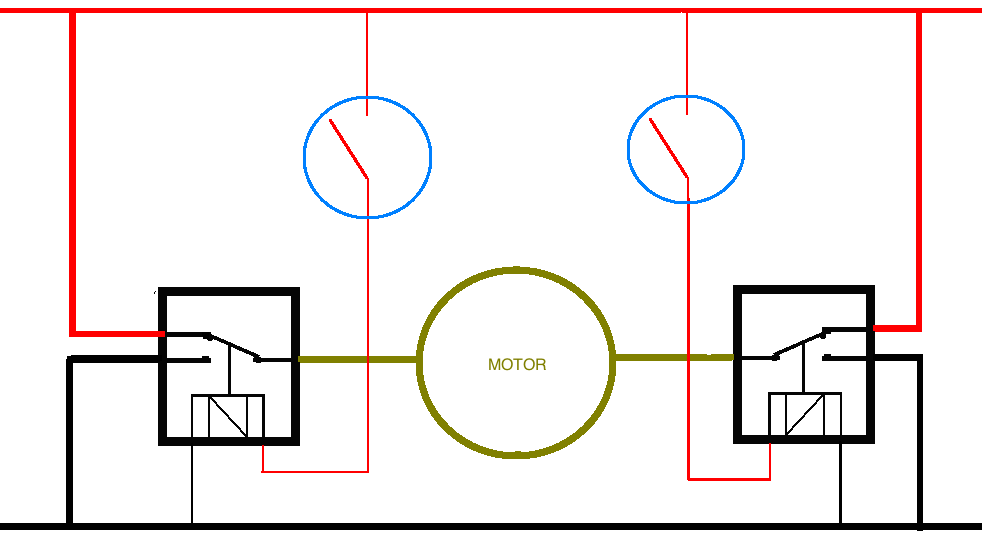

Deze heeft een 24 volt motor. Om deze te bedienen moeten we de spanning OMPOLEN voor het wisselen van richting.
Ook hiervoor gebruiken we een hulp relais (1x motor relais of 2x gewoon relais)
Deze koppelen we dan weer aan de kaku ASUN-650
2016
Dan de integratie met de TV en audio installatie !
"Slim" dat is voor iedereen anders. Mijn vrouw heeft er hele andere ideeen bij dan ik of de kinderen.
_

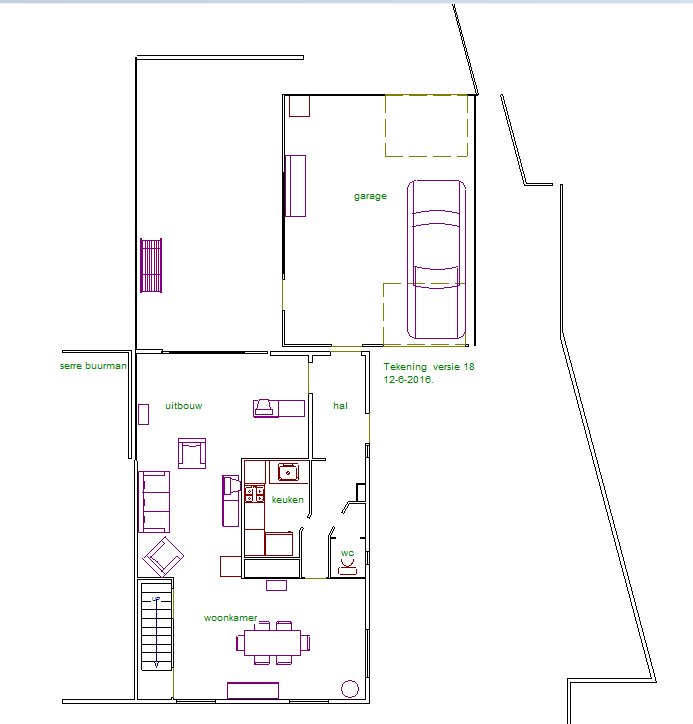

Hoe staat het er nu voor? Even een plaatje

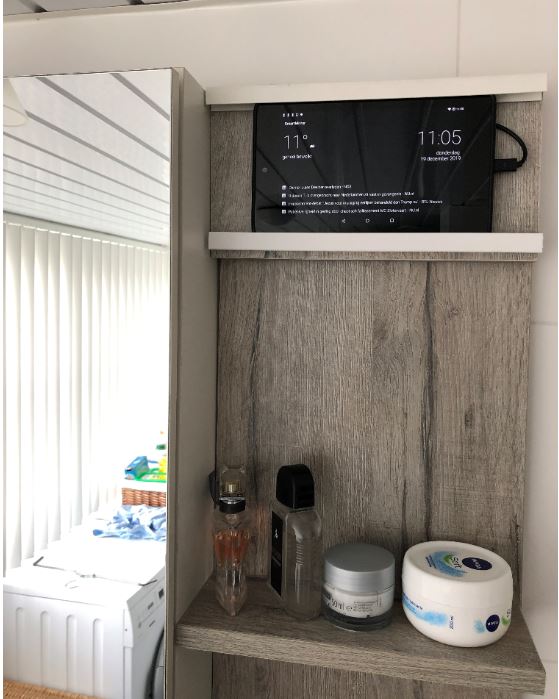

Met in de woonkamer de bediening ingebouwd of basis van 2x Nexus 7 tablet
Hier draait een browser met diverse informatie bronnen zoals TREINTIJDEN, FILE informatie en de Homewizard Bediening

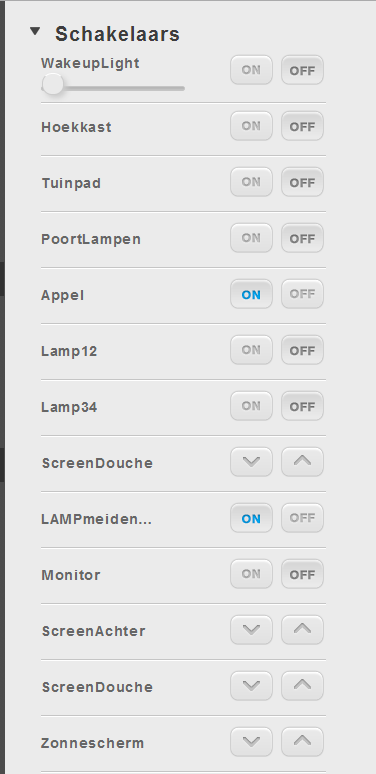

Maar dan niet de APP, maar een beperkte set aan KNOPPEN voor dagelijks gebruik

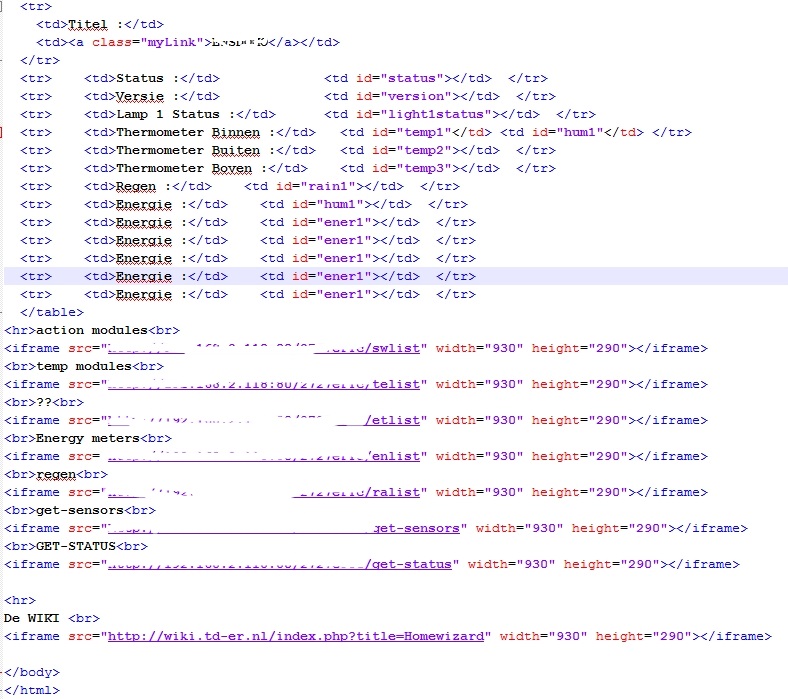

Met HTML < iframe >, passen er 4 blokken in een scherm

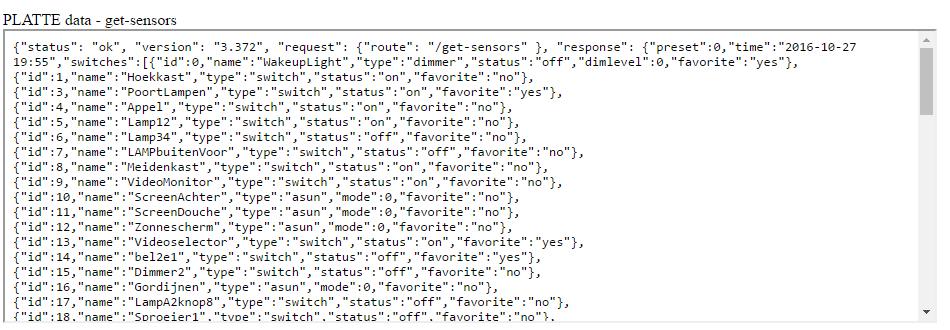

De HomeWizard is ook te bedienen vanaf een browser interface
m.b.v. GET code kun je een poort uitvragen en besturen:
_
Dit ziet er dan uiteindelijk als volgt uit
Weerstation
Onlangs is mijn Homewizard aangevuld met het weerstation. Nu kan ik het zonnescherm terug laten trekken als het gaat waaien of regenen
Ik heb hogeverwachtingen van de SMAPPEE. Deze meet je energie en kan door de manier van inschakelen herkennen wat het is. Dit is echt TOP. Maar helaas, hij heeft de koelkast, de boiler wel herkend, verder heb ik 48 lampen, dus daar bakt hij niets van. Maar erder wel leuk.
(bron: internet)
Spraak
De volgende stap in het slimme huis wordt spraak besturing.
Spraak besturing
Als de apparatuur hiervoor stabiel is, is dit een mooie toevoeging
HOMEY of de Amazone Echo, Google home, SIRI van Aplle, Lingding en andere
Spraakbesturing brengt de macht van het woord binnen bij e-health. Je kunt gewoon gesproken opdrachten geven aan zowel op netwerken aangesloten als losstaande (stand alone) apparatuur. Dat schept interessante toepassingen bij het slim wonen, verzorgende apparatuur, robots, het invoeren van medische gegevens en communicatie met de omgeving. Het bedienen via het touchscreen op de smartphone of tablet krijgt er een geduchte besturingsconcurrent bij.
enz. Zie link!
https://www.smarthomemagazine.nl/2017/02/je-smart-home-bedienen-met-je-stem/
De HOMEY lijkt me ook leuk.
Vooral door zijn spraak ....................Maar ook de Amazone ECHO ...... Of de Google Weave of de LingDong of de Samsung Scoop... moeilijk
Waarschijnlijk wordt het de eerste die het weer en de file in het Nederlands kan vertellen
__
Zo bouw je zelf een Amazon Echo voor een paar tientjes
Of de LINGDONG

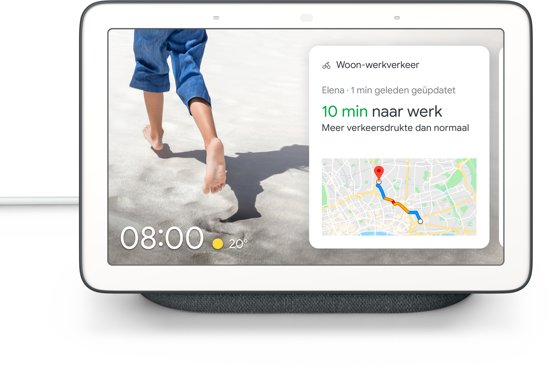

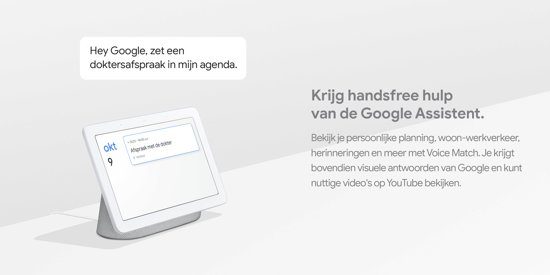

Of de Google home
Versus
of de Mini

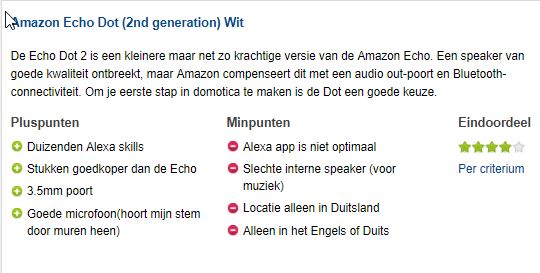

Of de samsungscoop Daar is de vernieuwde Echo DOT bijgekomen
De keuze is gevallen op de EVE ELGATO serie, ofwel homekit ofwel te besturen met alleen Apple, maar ZONDER control Unit.
Vervolgens gaan we met Homekit van Apple ook schakelen. Lekker gemakkelijk met SIRI homekit filmpje
En om toch HANDMATIG te kunnen blijven bedienen kun je volgens dit filmpje de Philips HUE schakelaar gebruiken https://www.youtube.com/watch?v=n5TKPFTqZOw

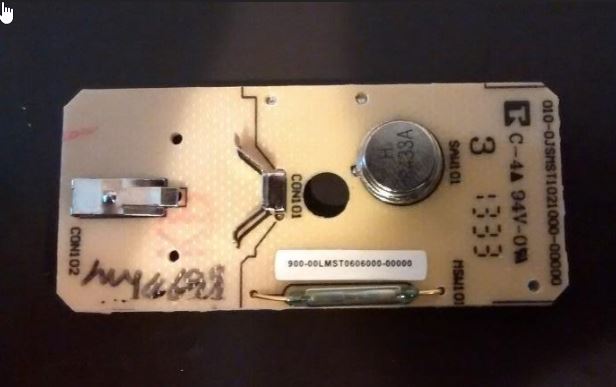

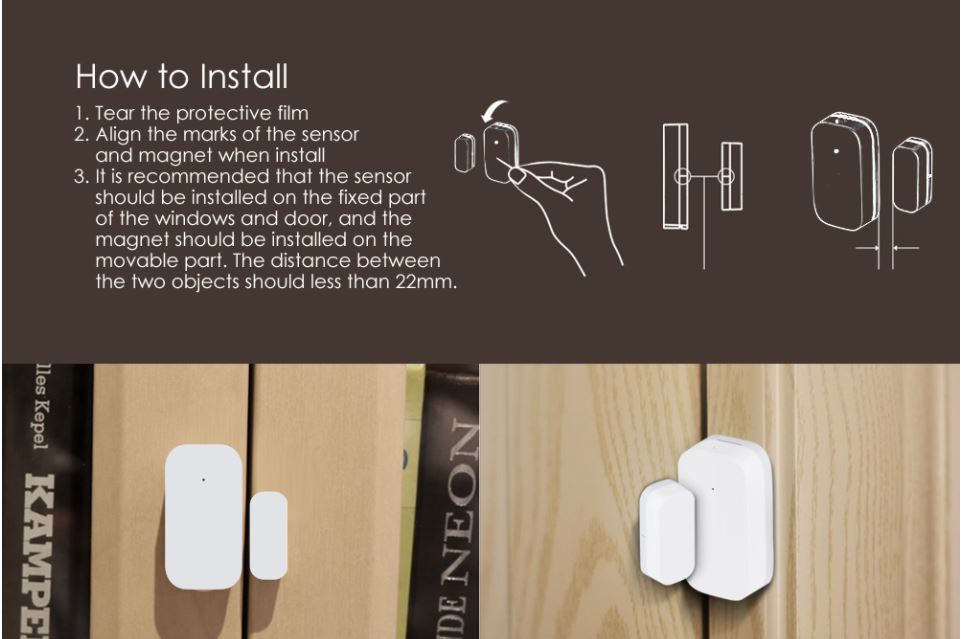

Met de extra Deur of raam sensor, is er ook de combinatie te maken, van LAMP aan bij deur OPEN !! Bijvoorbeeld alleen na 22:00 uur!
De TADO thermostaat is dus erg mooi maar t.b.v. blokverwarming komt er nog wat meer bin
CCTV camera recorder systeem
Een ander opdracht was en camera beveiligings systeem t.b.v beveiliging. Er zijn verschillende opties:
1) Homewizard met camera's die een beel vastleggen bij activeren PIR sensor.

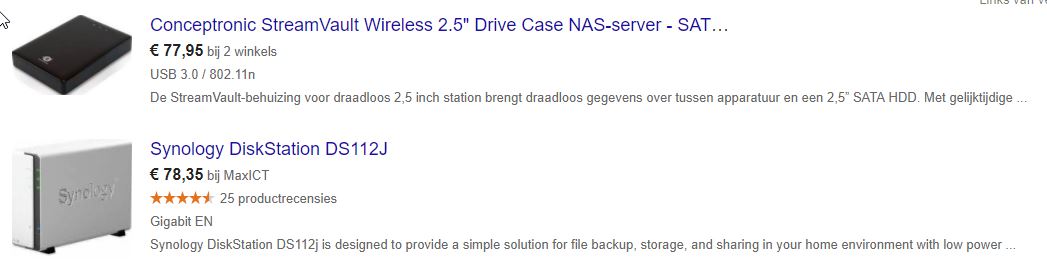

2) een IP ofwel WIFI camera met een opslag bron. een NAS of een FTP-server, die altjd aanstaat. Of op je website, maar dat vind je provider niet leuk, als je door een spin 1000 foto's gaat uploade per uur.
_

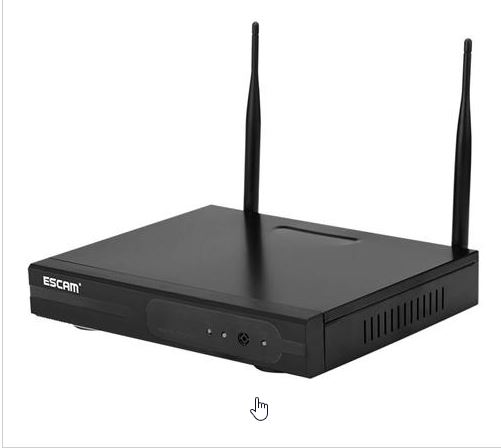

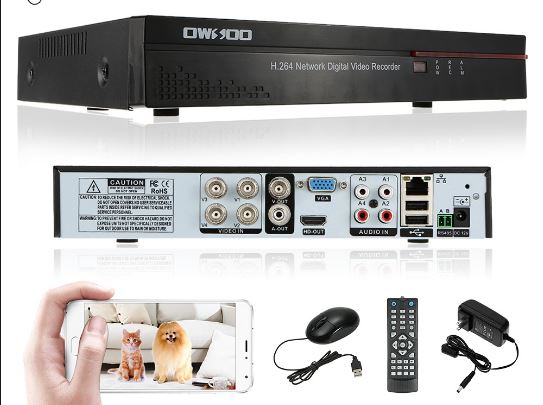

3) een CCTV-systeem, een set met recorder en 4 of 8 camera's. compleet met APP voor uw telefoon. Nog wel zelf een Harddisk inbouwen!
even wat voorbeelden:
___
____
Domotica in verbouwing
Als alles nog mogelijk is zou ik zeker kiezen voor bedraad en niet een draadloos protocol. Bedraad is universeel, je kunt er altijd nog een andere controller aan hangen. Bij draadloos zit je vast aan het protocol van de fabrikant. Daarnaast is de betrouwbaarheid van een bedrade installatie gewoon hoger.
Om inspiratie op te doen kun je eens kijken in de volgende topics:
https://gathering.tweakers.net/forum/list_messages/1662063 [KNX] - Huis en Gebouwautomatisering / Domotica
https://gathering.tweakers.net/forum/list_messages/1675377 Loxone bedrade en draadloze smarthomes
https://gathering.tweakers.net/forum/list_messages/1671975 Digital Multiplexed: lichtsturing via DMX
https://gathering.tweakers.net/forum/list_messages/1632953 Domotica met plc's

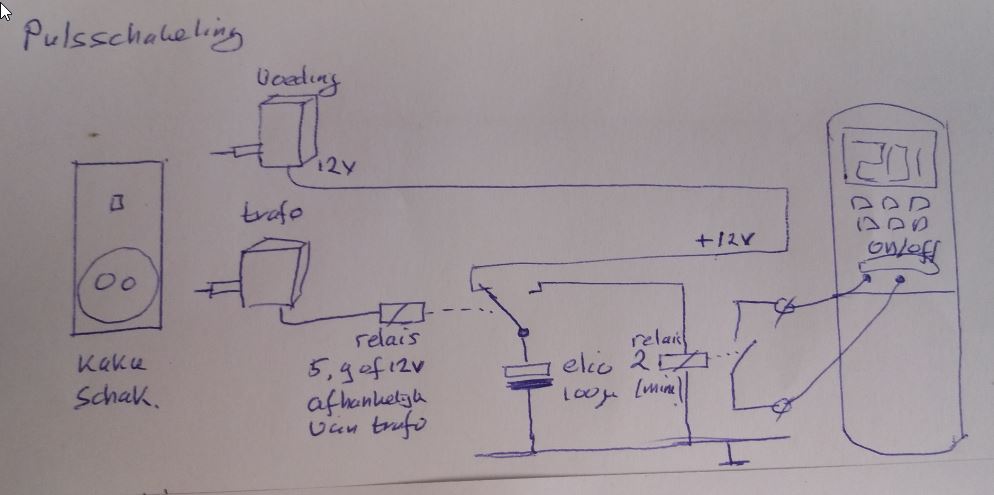

Natuurlijk kan ik met een ESP8266 en een Infrarood module de airco aan en uit zetten. Mijn collega kon het gemakkelijk en vol overtuiging vertellen. Ik ben er dan dus ook direct aan begonnen. Maar nu een maand verder werkt het nog niet.
Dus even snel een alternatief in elkaar gezet. De zomer komt er aan!
Ofwel met een 2e gelijke afstands bediening, 2 draadjes op de aan/uit schakelaar gesoldeerd. Vervolgens moet je ervoor zorgen dat de KAKU schakelaar 1 puls geeft. Normaal kun je hem pas na 1 minuut weer uitschakelen en UIT actie er direct achteraan, duurt ook te lang. De afstandsbediening vind het niet leuk dat de knop 1 minuut ingedrukt wordt.
Dus we maken eenvoudig een puls door een opgeladen condensator te laten ontladen naar een relais wat de airco aan/uit knop bedient. na 1 sec is de ELCO leeg en valt het relais weer af. ongeveer 59 sec later krijgt de KAKU een uit commando en gaat naar rust stand en laad vervolgens de condensator weer op.
Dit in een schema: ___
ZOMAAR gelezen , niet zelf gedaan, wel overwogen.
Leuk als display. Een TOON
https://ehoco.nl/geroote-toon-bedienen-met-domoticz/
Nadat je jouw Toon succesvol hebt geroot ga je natuurlijk als eerste je Toon-abonnement bij Eneco opzeggen; het abonnement kost 4,50 EUR per maand en heb je niets meer aan. Maar hoe krijg je de data van Toon dan in Domoticz? En hoe kan je via Domoticz de Toon bedienen?
Na het uitvoeren van onderstaande stappen is het mogelijk om informatie uit de Toon te in Domoticz te laten weergeven en de Toon vanuit Domoticz aan te sturen.
Toon > Domoticz
Huidige temperatuur (omgeving)
Ingestelde temperatuur (thermostaat)
Ingesteld programma
Ingestelde scene
Brander informatie (wordt de ketel gebruikt voor CV of Warm Water?)
Boiler temperatuur (ingaand en uitgaand)
Boiler temperatuur-setpoint
Keteldruk
Modulatie-level
2018

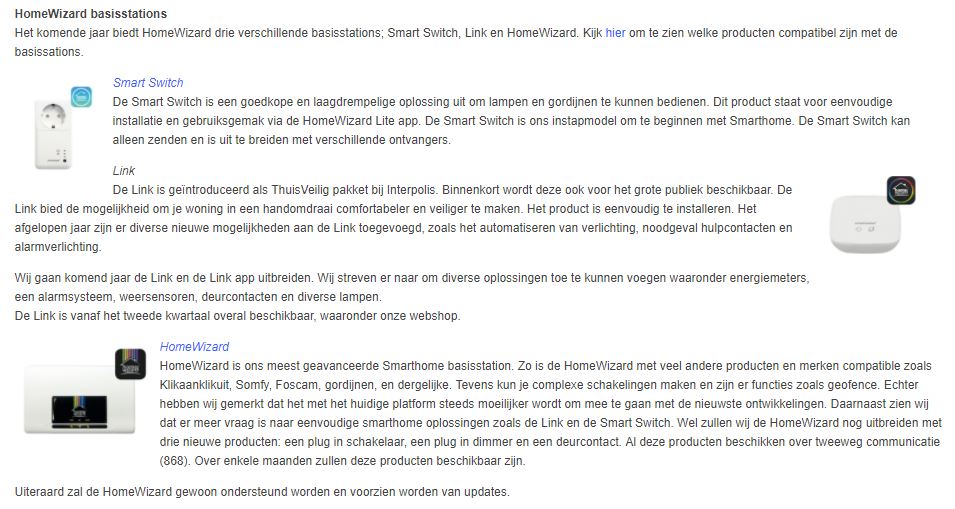

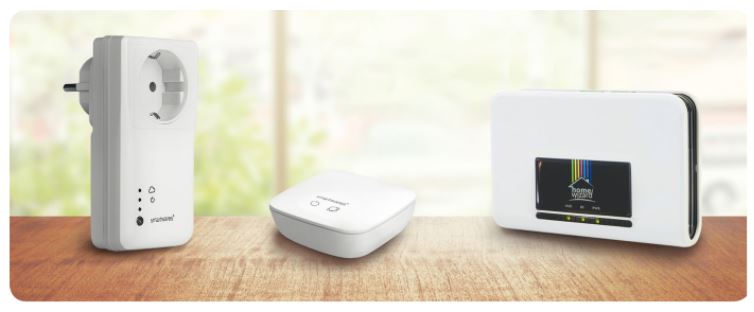

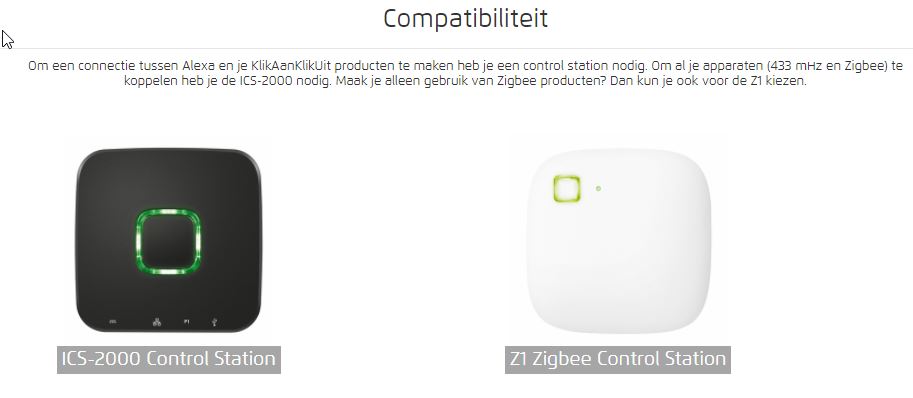

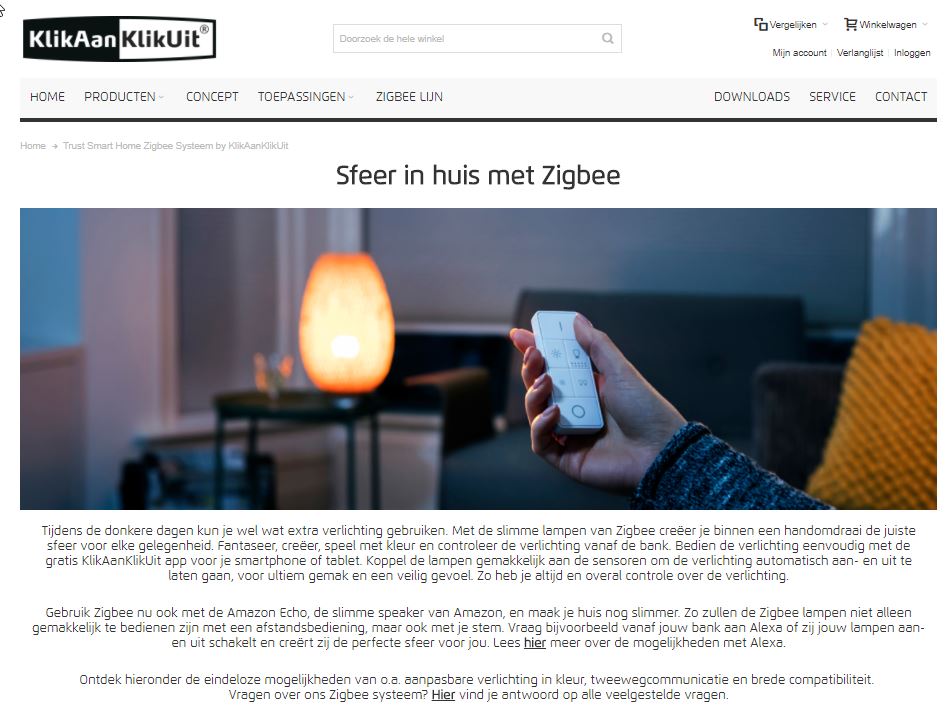

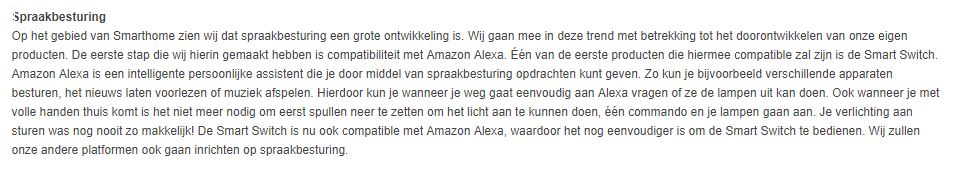

Nieuwe ontwikkelingen op gebied van Homewizard en Klikaan Klikuit Zigbee ondersteuning en koppeling met de Alexa. Jammer dat de nieuwe unit 1/10 kan van de oude! kansloos.
Spraak
forum
https://gathering.tweakers.net/forum/list_messages/1793105
2019
Veiligheid verbeteren
Om e.a. beter te beschermen. Ofwel mijn camera zal geen BOTclient worden!

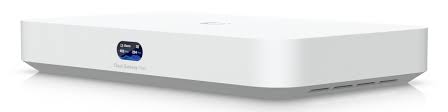

Daarom heb ik het geheel achter een ubiquity Firewall de Edge Router X geplaatst

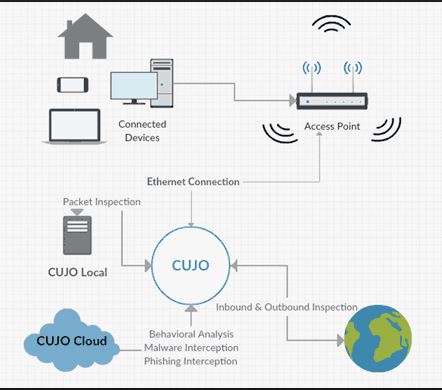

De CUJO is in europa helaas niet verkrijgbaar

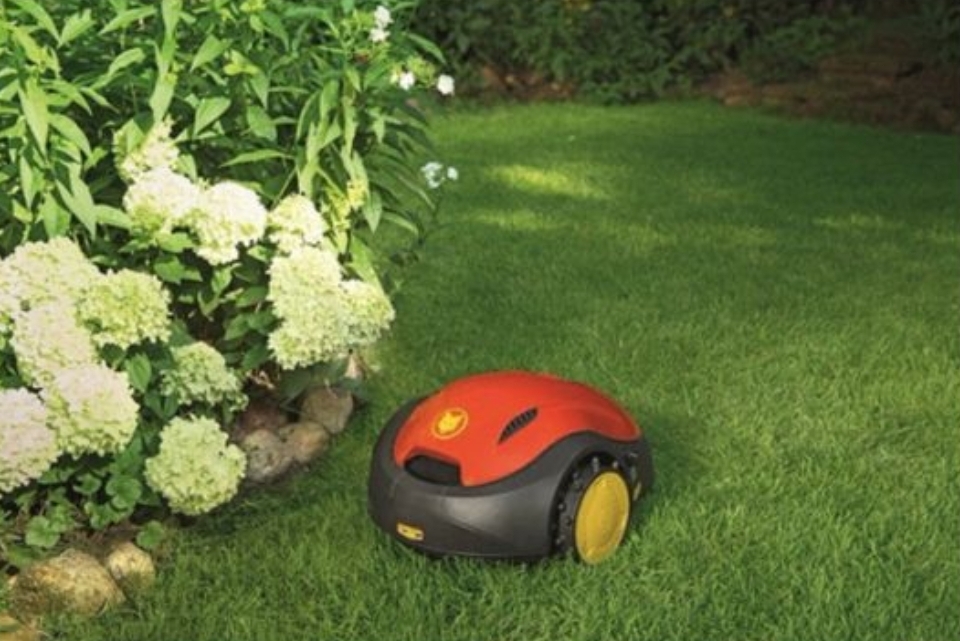

Grasmaaien
Niet dat ik er geen zin in heb, immers spaard weer rondje sportschool uit. Maar scheeld leke week wel weer 25% tijd.
We kunnen ons huis ook aangevullen met een weerstation. Je kan nu het zonnescherm terug laten trekken als het gaat waaien of regenen ook past hier een tuin sproei systeem wel bij
De keuken kunnen we uitbreiden met LED verlichting. Op zich niet slim, maar aangevuld met een PIR bewegings detektor, wordt het slim en zuinig.
Ik heb de verlicht zo geschakeld dat bij donker worden deze op 25% aangaat. Als ik de keuken binnen loop, schakeld de PIR hem naar 100%, voor 10min.
Gewoon bij IKEA te koop verlichting voor uw keukenlades.

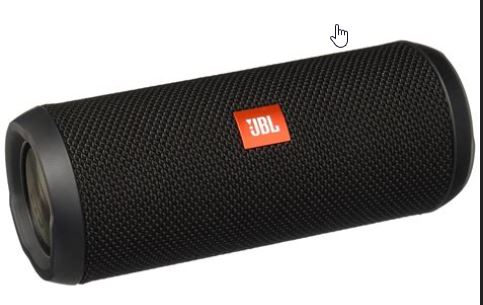

De tuin kunnen we voorzien van Muziek en Verwarming. Slim? Ik vind van wel en het geeft comfort.
Marvin IoT module
Ik heb weer een nieuw speeltje geprobeerd!
Lijkt op de ESP of de Arduino. Maar nu direct als USB voor de PC en met LORA communicatie. Zie mijn eerdere beschrijvingen van ESP en Lora. https://www.kpn.com/zakelijk/internet-of-things/en/lora-connectivity.htm
https://www.kickstarter.com/projects/688158475/marvin-the-lora-development-board/ en/of https://hackaday.io/project/16663-marvin-plugplay-iot-development-board/details
Even kijken
https://ksr-video.imgix.net/projects/2673405/video-719521-h264_high.mp4
Is wel specifiek te vinden bij KPN
Why Marvin?
We help people to create their own Internet of Things application. To do our best to help as many people as we can to get started, we created a tool that does the work for us, we called it Marvin.
Marvin is easy to use, Arduino based, plug and play grove sensor compatible and works with LoRa communication on LoRa networks such as the KPN LoRa network, the Belgium Proximus network or The Things Network working with 868MHz. (LoRa in your country? See below!)
Yes, LoRa, the new standard for Internet of Things solutions. There are various communication protocols available nowadays and we think that LoRa is just another, yet a very useful addition to the connectivity scheme. Long Range, Low Power is what catalyst the development of IoT.
What is Marvin?
https://zakelijkforum.kpn.com/lora-forum-16 en/of https://www.iotacademy.nl/workshops/lora en de LoRaONE https://nl.hardware.info/nieuws/47651/loraone-iot-development-board-van-nederlandse-bodem
Kortom. Sterk in ontwikkeling, kan nog wel eens groot worden als er maar zender genoeg komen.
Eenvoudige ZIGBEE modules
Ik heb nu teveel modules op 443mhz, gaat nu storen, dus langzaam overschakelen op zigbee of.....
De Pakketkast
De oude pakketkast heeft door goed functioneren plaats gemaakt voor een profesionele.
Echter wel met een kleine anpassing.
Ik wil wel een berichtje krijgen als er een pakje is.
Als de kast open gaat, gaat er in de gang een lampje aan, en even kort een zoemer en vervolgends via een omgebouwde deurschakelaar via de Homewizard een bericht op mijn telefoon. Als ik de deur open om het pakje te pakken reset het relais en het lampje.
Deze maakt via de Homewizard ook gelijk een fot van de bezorger op mijn erf.
zo ook dit idee

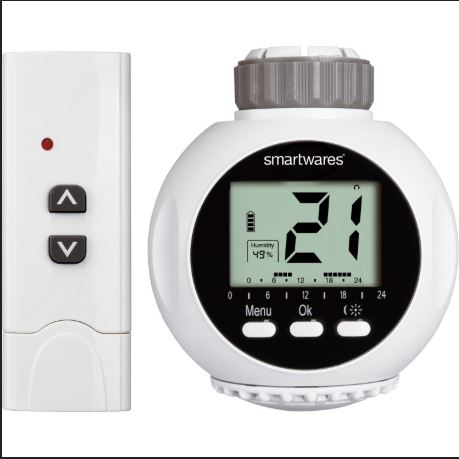

Smartwares Thermostaat knop de SH5-RDV-A
Ik heb 2 kleppen via Markplaats gekocht. Hiermee kan ik de verwarming regelen.
Productbeschrijving
De Smartwares-radiothermostaatset biedt u de mogelijkheid om energie te besparen door programmeerbare verwarmingsregeling.
Elke thermostaat heeft een geheugen om een ??dag- en nachtinstelling of een weekprogramma in te stellen.
Uw nieuwe thermostaat kan bijvoorbeeld elke ochtend tussen 7 en 9 uur de gewenste ruimte verwarmen of de verwarming
op een bepaald tijdstip uitschakelen. De set bevat twee draadloze radiatorkranen en een 4-kanaals afstandsbediening.
Uw bestaande verwarmingskleppen worden eenvoudig vervangen door de meegeleverde verwarmingskleppen en u kunt uw verwarming
al regelen met de afstandsbediening. Kenmerken: * Complete set voor meer comfort en energiebesparing * Eenvoudige installatie *
Knoppen kunnen op elk moment worden gebruikt om de temperatuur te wijzigen * Lange afstand en stabiele communicatie * 3
alternatieve verbindingen beschikbaar (Danfoss RA / RAV / RAVL) Technische specificaties: * Frequentie: 433,92 MHz *
Bereik: 30 meter * Voor Smarthome Basic-serie * Vereist 2x Mignon (AA) batt https://www.youtube.com/watch?v=tGX-ACQ2JdI ;
https://www.youtube.com/watch?v=Zf7AlDirqko

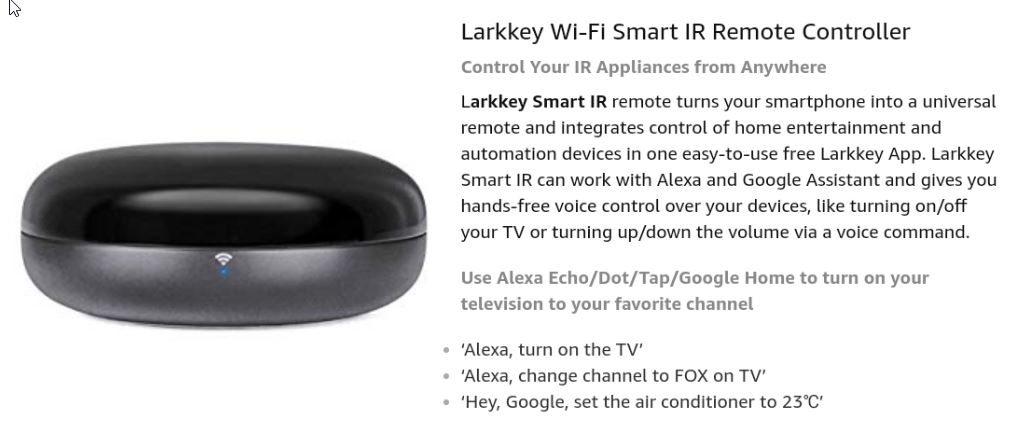

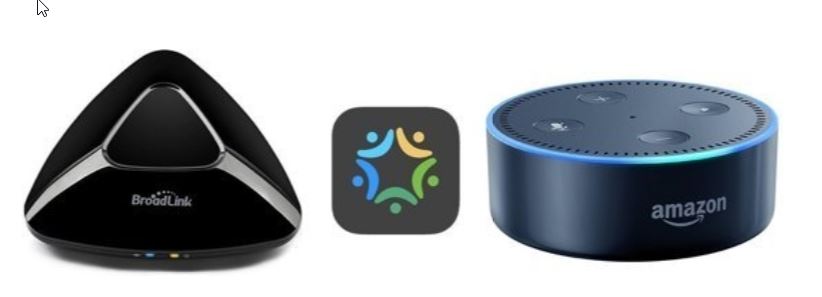

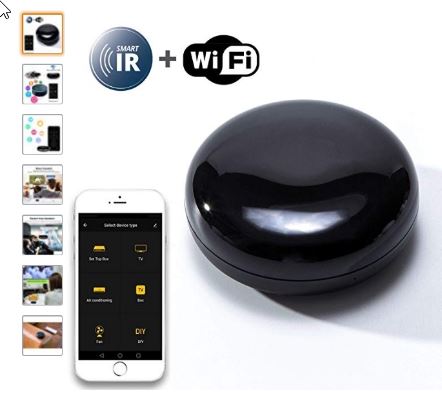

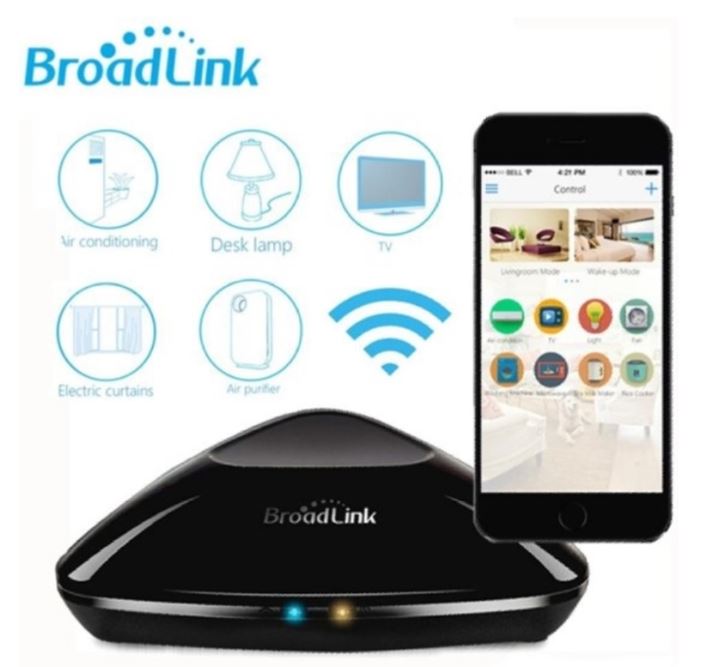

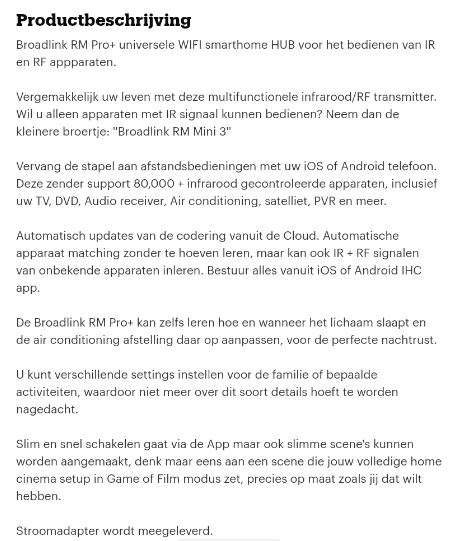

IR, inleren Afstandsbedieningen.
https://gathering.tweakers.net/forum/list_messages/1744169
of
https://www.bol.com/nl/p/broadlink-rm-pro-wifi-smart-home-hub-ir-rf-all-in-one-automation-learning-universal-remote-control/9200000097056238/?bltgh=sRf3s89rd3MNIXaJx05J9g.1_27.39.ProductTitle
Maar ik geef geen garantie.
Ik zal je volgende week vertellen hoe deze het doet
https://nl.aliexpress.com/item/4000078493951.html?spm=a2g0s.9042311.0.0.50714c4dBG5krj
https://youtu.be/-tnCz4pNT4s
De TUYA remote werkt wel, maar...
niet voor mijn kallox godijnen, van autogordijn.nl
Werkt nog niet samen met google HUB en dus spraak besturing , brom brom Goedkoop is toch duurkoop!

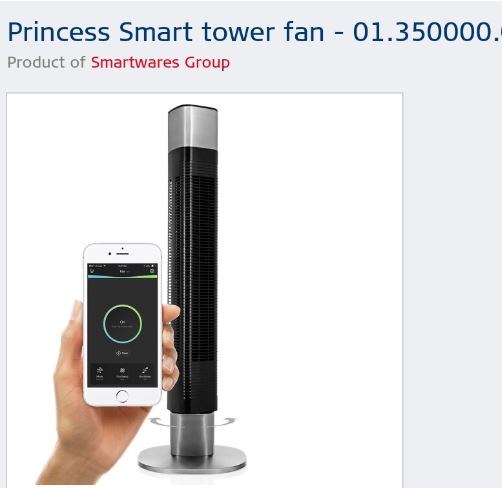

Ventilator
Voor de SINT/KERST dit jaar!
De bestuurbare ventilator op marktplaats gevonden. Met Alexa of APP te bedienen
Werkt erg goed, stil, veel lucht. !! heerlijk
Echter met integratie werkt de bediening aleen op aan en uit! Zo jammer

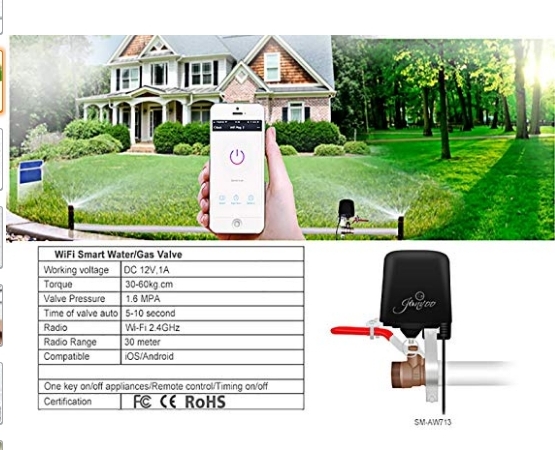

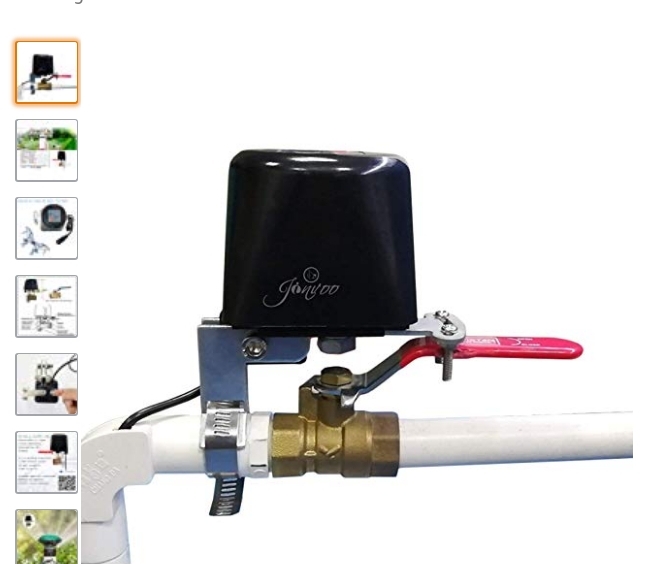

Nog een aardige tip: Een motor om een kraan te bedienen
2020
Badkamer Informatie systeem

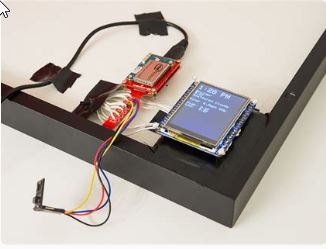

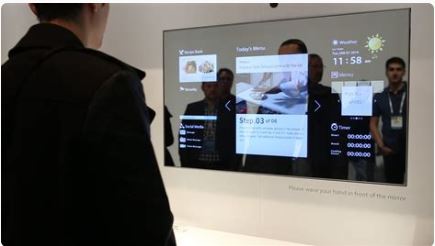

De eenvoudige vorm van de smart mirror. Ofwel de APP smart mirror op een tablet.
Nu kun je 'smorgen direct het nieuws bekijken. Handig
Nog wat voorbeelden.
en automatische gordijnen http://nl.switchable-glasses.com/mirror-glass/smart-mirror-glass/smart-mirror.html

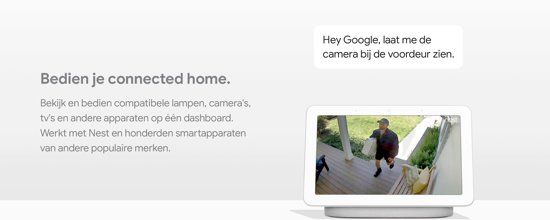

Google nest HUB
https://www.nu.nl/reviews/5544572/review-heb-nou-echt-google-home-speaker.html
Hoewel de slimme speakers in landen zoals de Verenigde Staten al lange tijd worden verkocht, waren de gadgets tot op heden niet officieel in Nederland te koop. Techgiganten zoals Amazon verkopen hun luidsprekers hier niet, omdat de bijbehorende stemassistent nog geen Nederlands spreekt.
De Google Assistent spreekt sinds afgelopen zomer wel Nederlands. En nu ook de commando's voor de Google Home-speakers zijn vertaald, worden de speakers ook in Nederland verkocht. De 'gewone' Google Home kost met even zoeken 90 euro, terwijl de kleinere Mini-luidsprekers voor 45 euro per stuk worden verkocht.

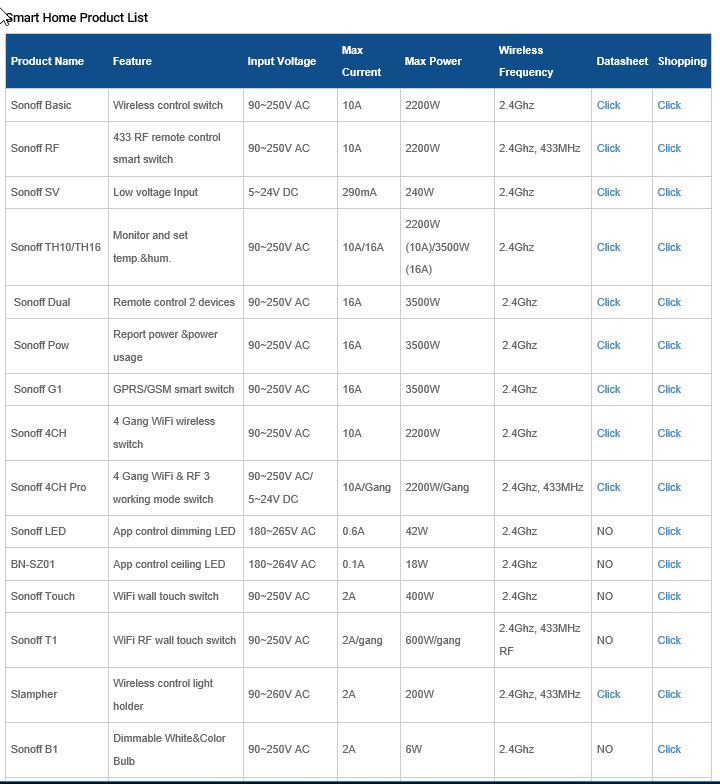

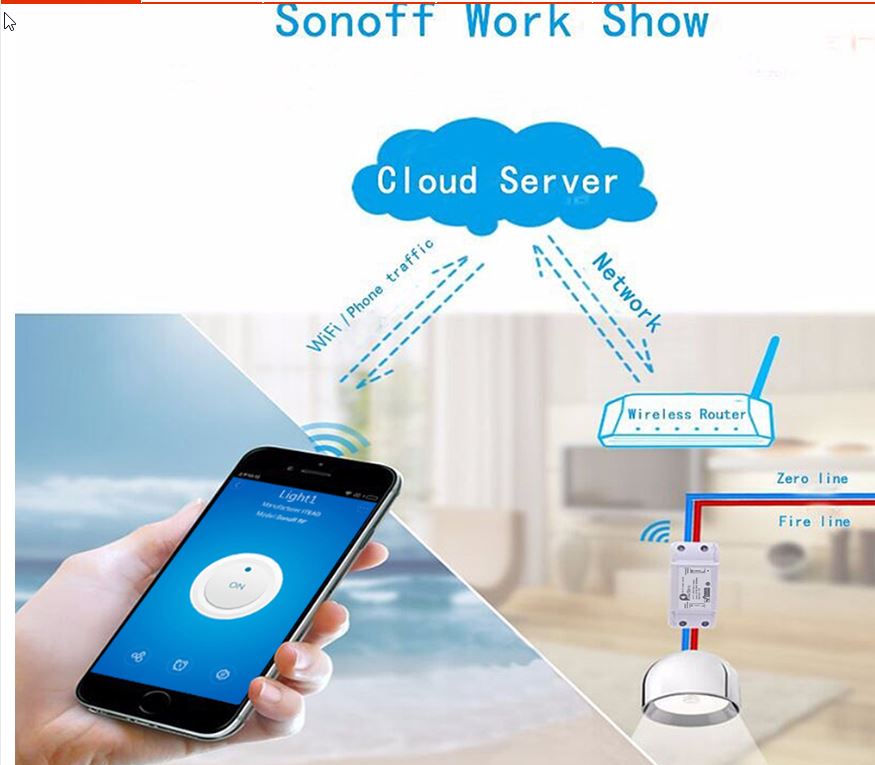

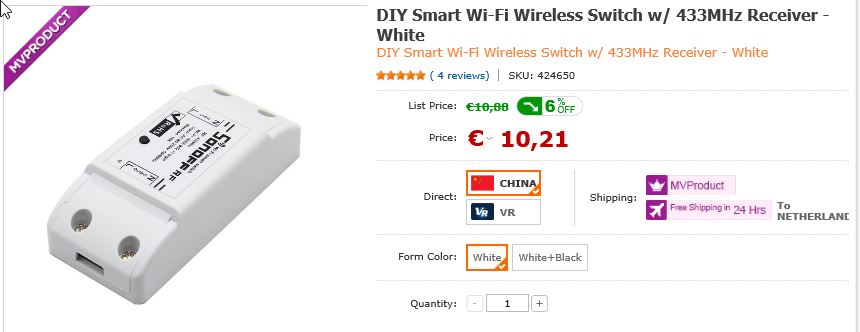

Sonoff - Ewelink
Omdat het erg goed bevalt. Snel werkt, maar misschien kwalitatief niet het beste. Wel goedkoop.
Heb ik nu 7 modules gekoppeld aan de EWELINK app
Zonnescherm, gordijnen, verlichting, via App en op spraak met Alexa.
HomeAsisstant deel 2
Daarnaast heb ik weer wat tijd gestop in HomeAssistant. Door Corona geen reistijd, dus meer vrije tijd....
Gaat een beetje heen en weer. Aardig wat zaken aan de praat. maar nog lang niet optimaal.
Maar is zie wel een voordeel t.o.v. de HomeWizard en de Ewelink.
Als alternatief voor de oude Homewizard, Mijn Home Assistant
De SUPER gateway en integratie tussen heel veel producten!
Moet dit wel zelf bouwen met de giga hoeveelheid informatie in forum en op internet, gewoon te veel op op te noemen.
Je moet techische kennis hebben en heel secuur zijn met de code rgels intikken
En vooral veel geduld, om iets te bereiken...H'M...Elke update werkt iest wel en iets anders niet meer.
of
Keuze via APP of ouderwets. scheeld 10 euro, maar minder leuk.

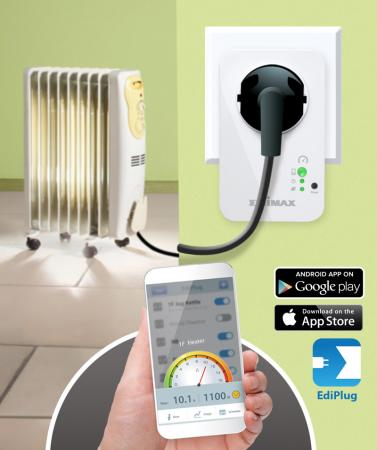

Er zijn ook genoeg schakel modules die ook gelijk het energie verbruk meten. Maar via een APP

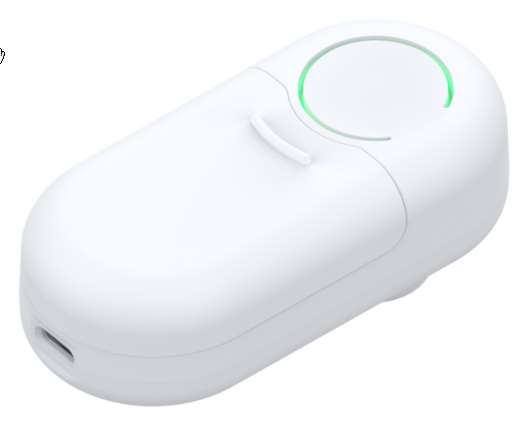

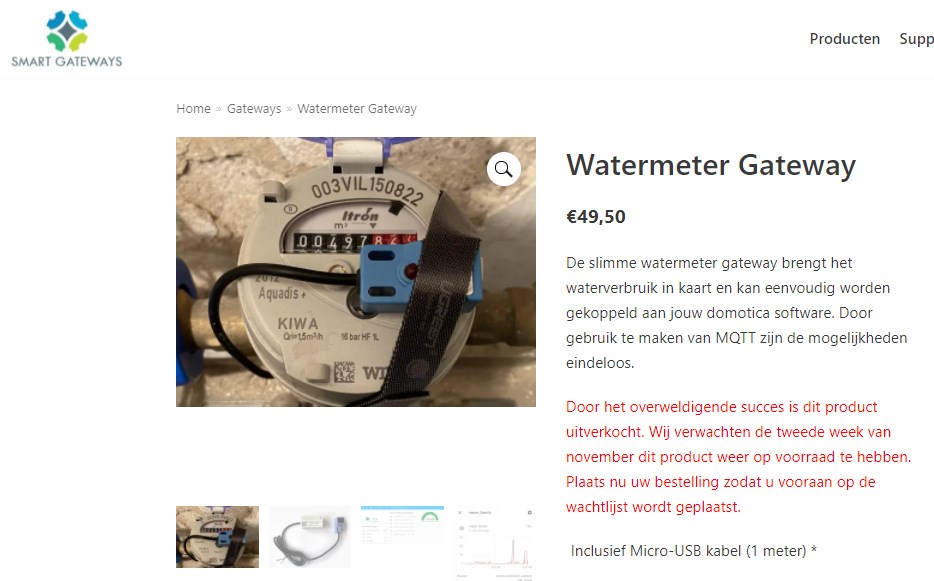

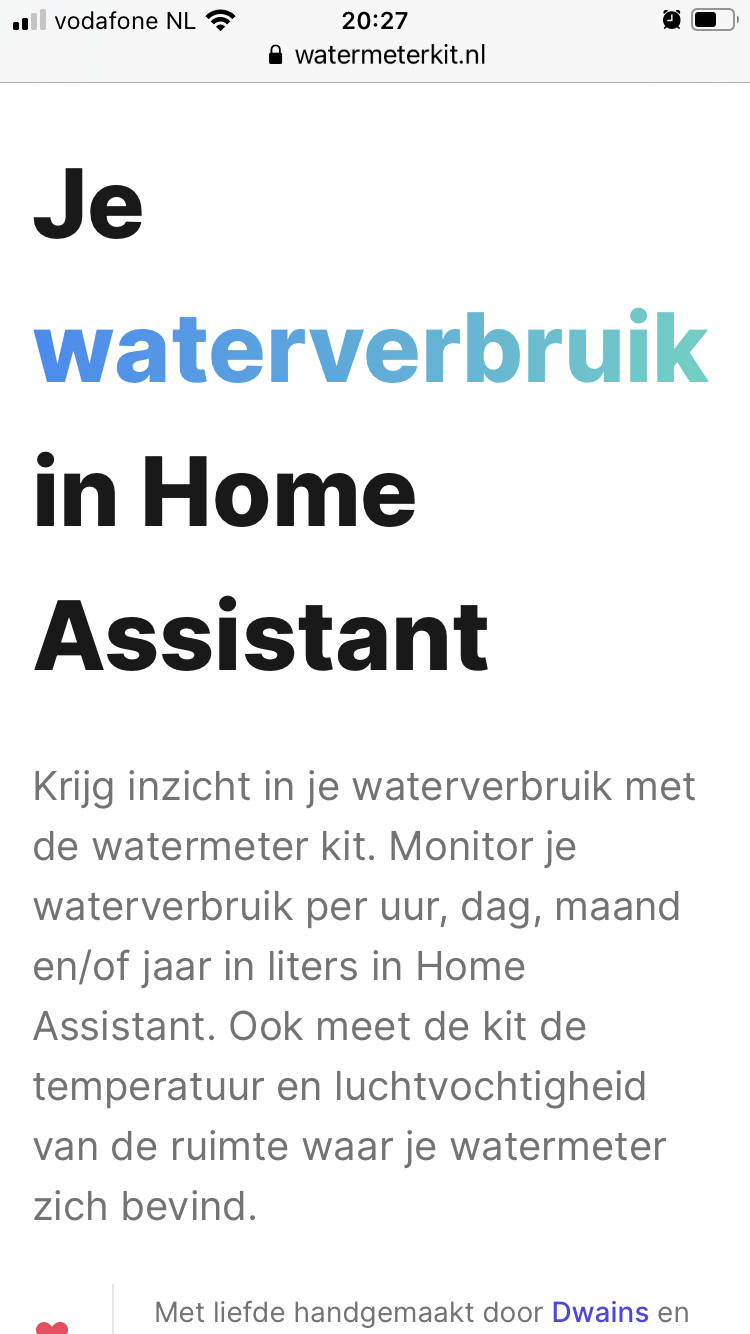

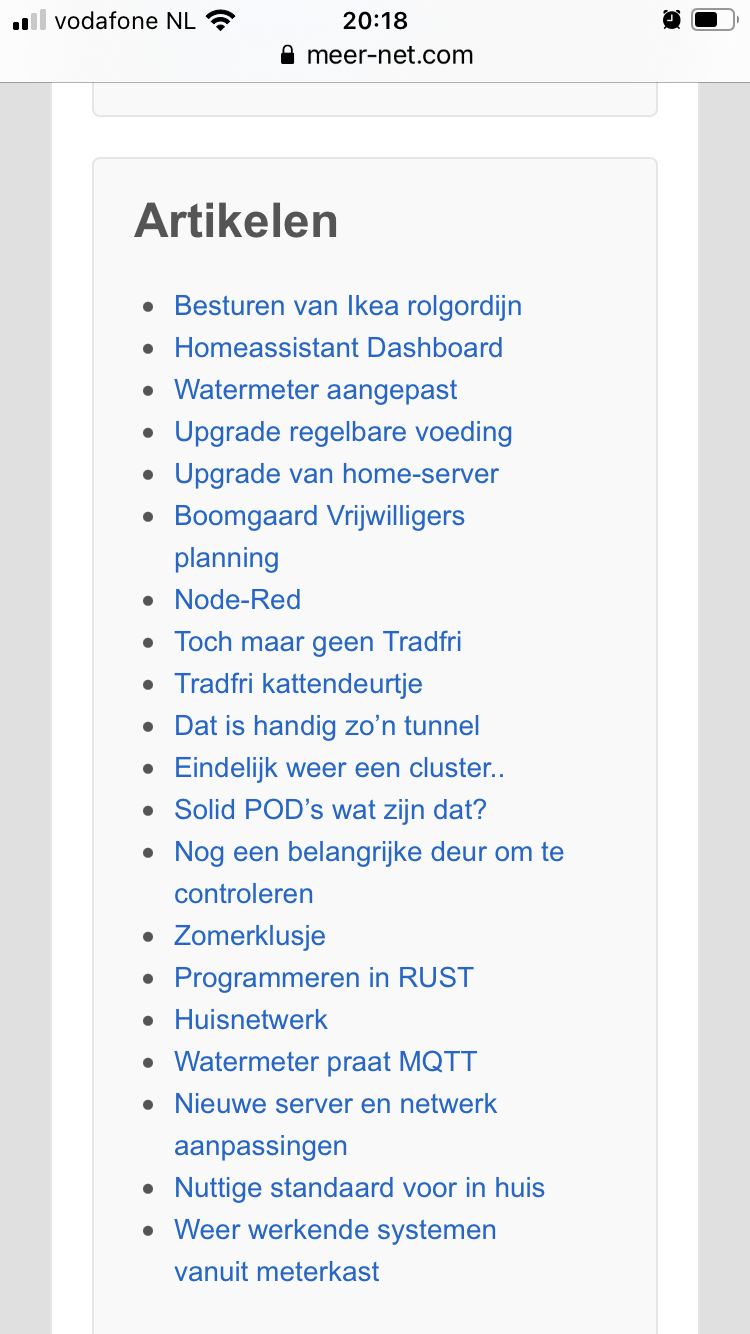

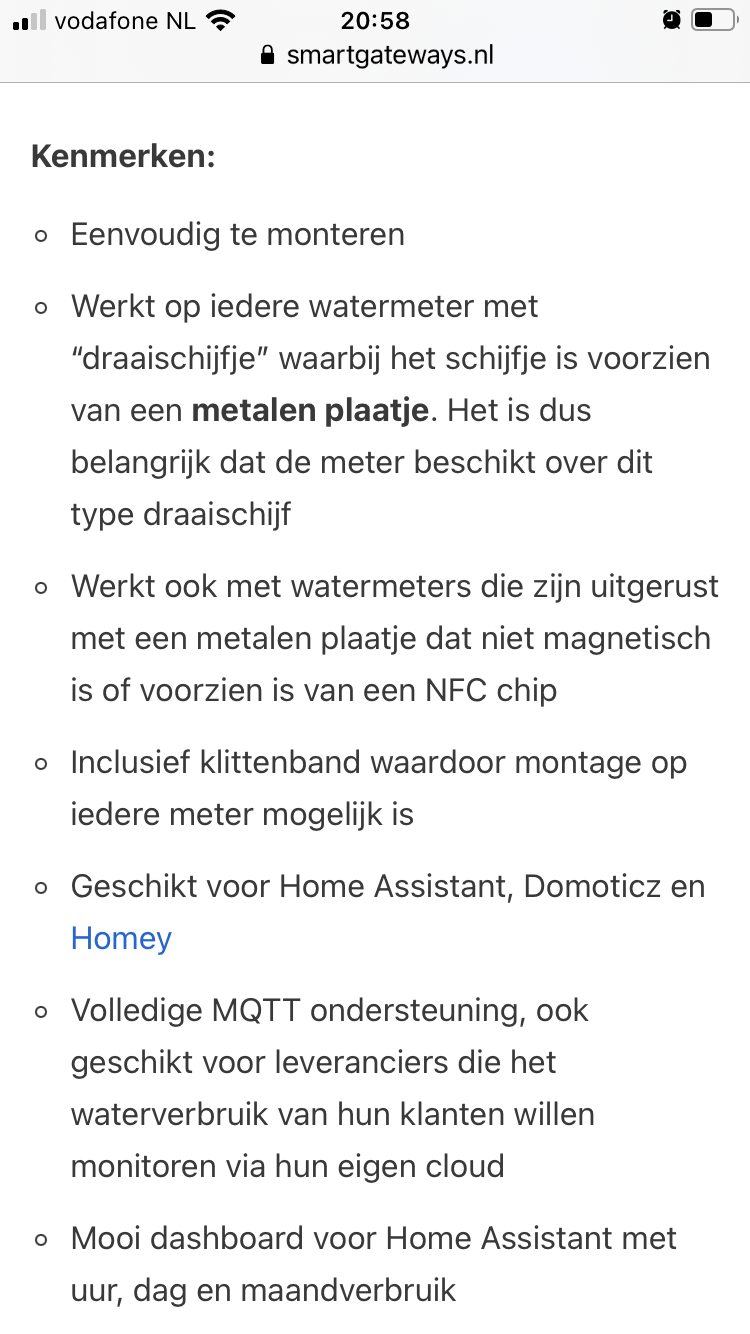

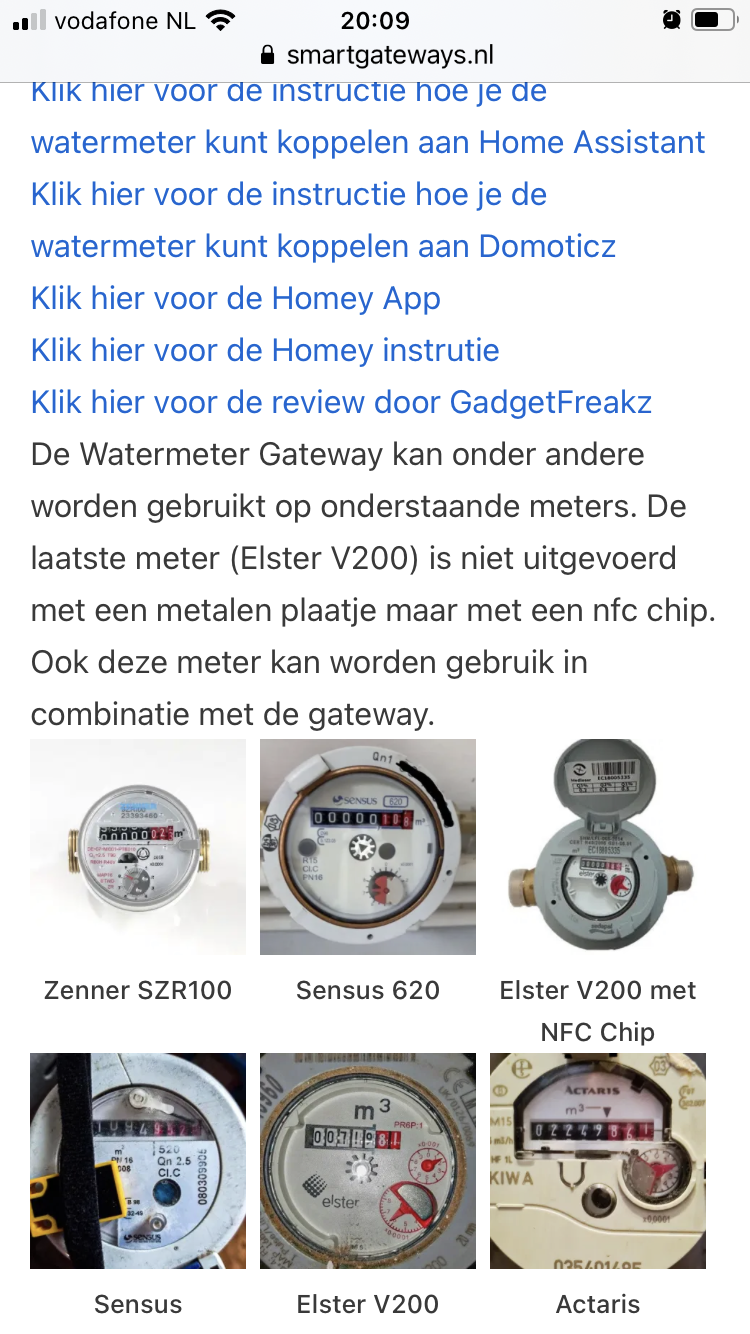

De watermeter voor HA
Toch maar niet zelf gemaakt. Is voor nette prijs zo te koop bij: https://smartgateways.nl/
Wel even prutsen om op een NFC vlakje de sensor goed vast te zetten.

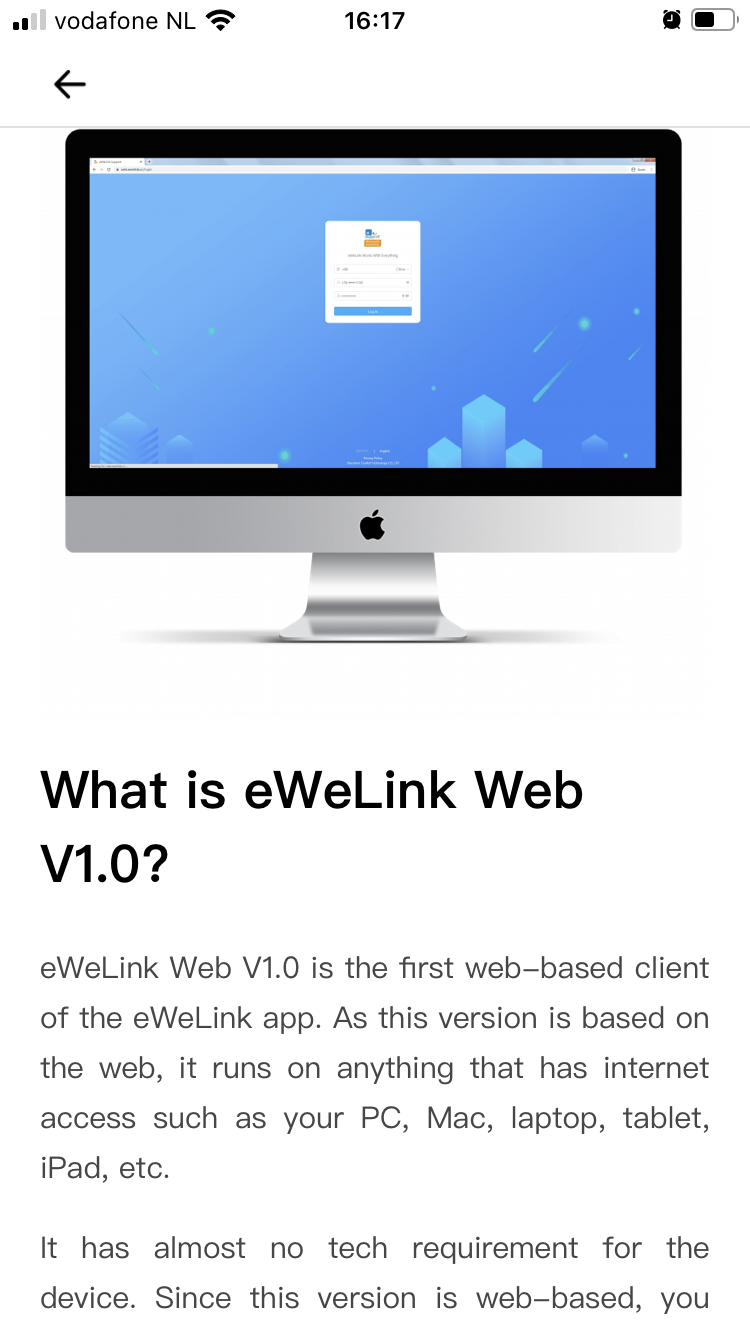

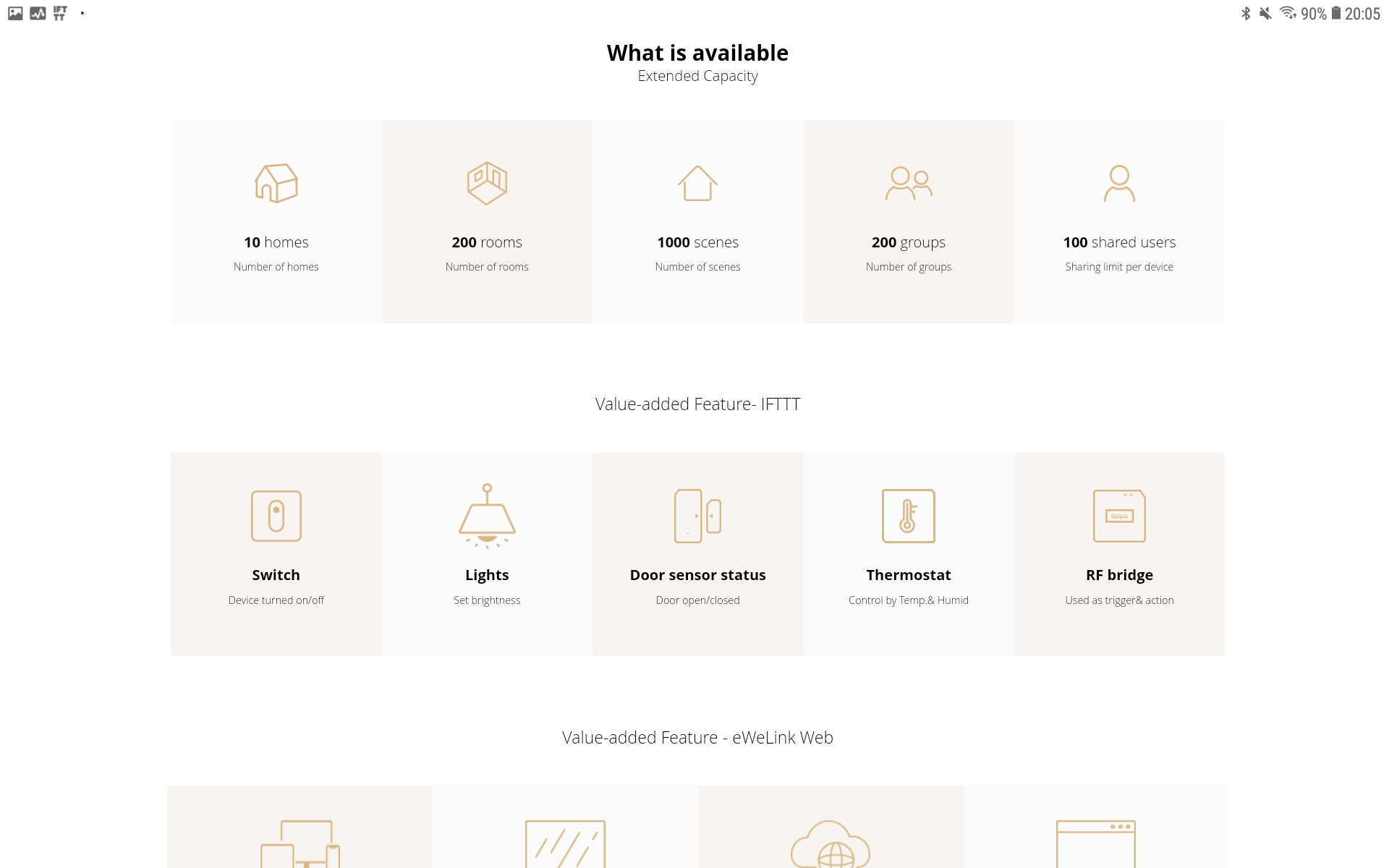

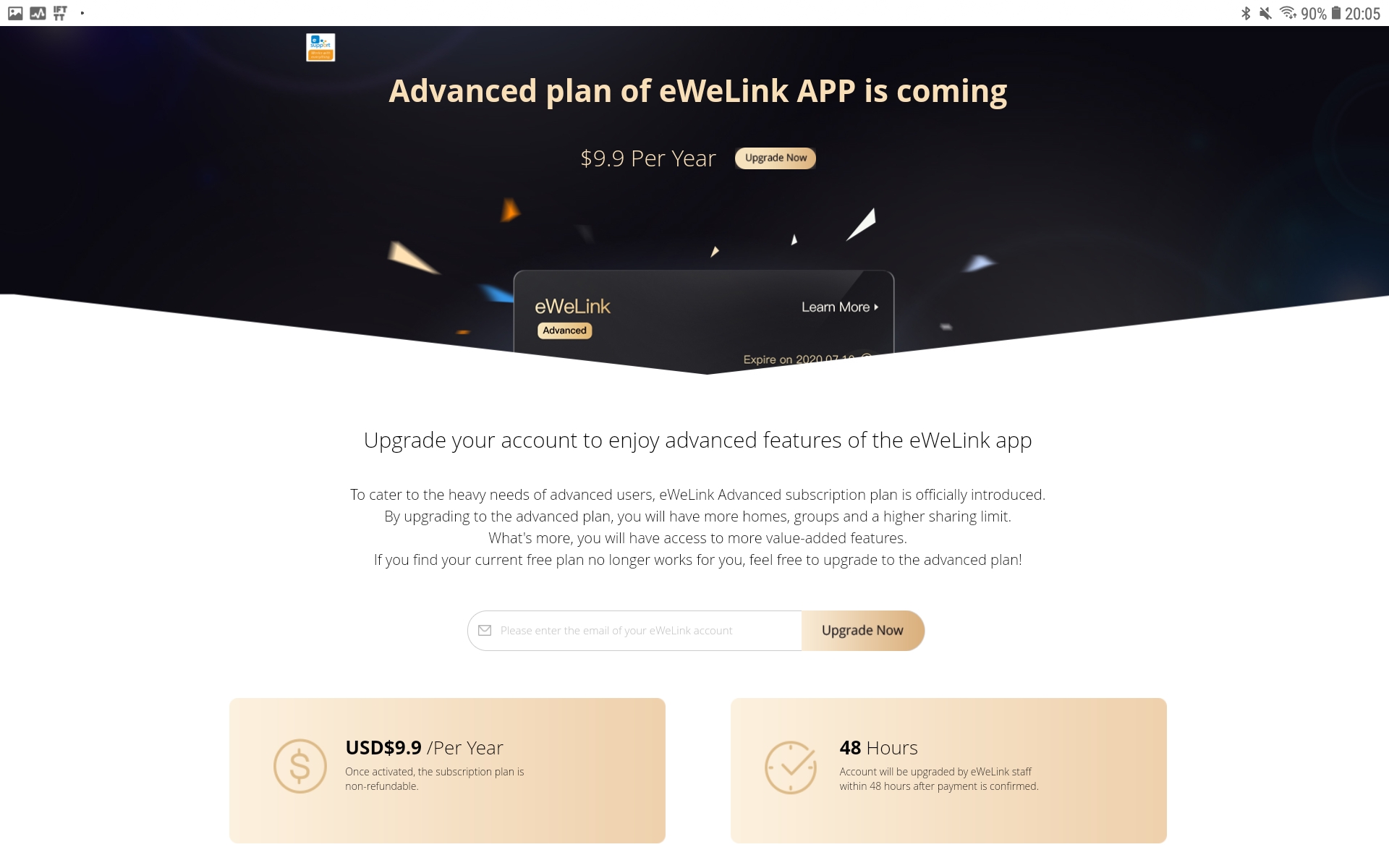

EWELINK
heeft nu een WEBversie voor op de windows PC. Nu hoef ik NOX als android emulator niet meer te gebruiken. en een
Maar ook hier weer...H'm.... Ondersteund wel basis maar niet de TH10 modules.. (kleine lettertjes, Brom!)
Klusje
Zou nu ook moeten kunnen werken, maar is nog niet gelukt, Brom!

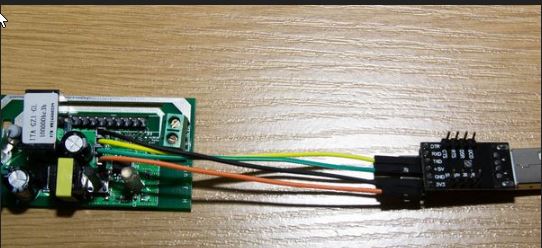

Sonoff modules nu lokaal bereikbaar zonder flashen met tasmota, zeggen ze.
Maar, beter, sinds kort ook direct in met integration in home assistant
Hoever zijn we nu:
MY-HomeAssistant. Het wordt steeds mooier en uitgebreider.
Er komen dingen bij, maar vallen ook dingen af. De corona integratie werkt niet meer, dus TUYA koppeling is uitgevallen.
Dat wordt weer lezen, ..........
Relase party 2021-5
https://www.youtube.com/watch?v=bvAKUz-bmqU&list=RDCMUCbX3YkedQunLt7EQAdVxh7w&start_radio=1&rv=bvAKUz-bmqU
of 2021-6, .....https://youtu.be/8mTp3c1MqjQ
en HACS.....https://youtu.be/03IPN9lBEfE
Ook leuk mooie schakelaar voor intergratie met je Apple spullen.
https://cloud.video.taobao.com/play/u/2428529512/p/1/e/6/t/10301/278592843893.mp4
Project uitbreiding een alarm systeem.
Overweging. Mijn Home Assistant uitbreiden met en sirene.
of
Een systeem dat met potentieel met home-assistant kan koppelen, maar zelfstandig werkt.
Dit laatste heeft een voordeel, qua betrouwbaarheid. en een TUYA integratie.
Een juist de PG-105 heeft extra ingang voor sensoren koppeling
en een iets kleiner display, maar geen kabels aan de zijkant.
Voor groot display kun je de pg-108 nemen.
Maar letop alle modelllen lijken op elkaar, maar zijn net anders 2G-4G SIM, Tuya, WIFI of niet enz.
Naast mijn autogordijn voor de achter kant, zocht ik een oplossing voor de 3 ramen aan de voorkant.
3x een autogordijn, is het niet waard. 3x een glider wordt ook te duur voor mij
Leuk leesvoer https://www.iculture.nl/gids/gordijnen-homekit/
Daar komt nog bij dat de gordijnen echte over godrijnen zijn dus geen oprol type
Mijn gordijnen oplossing
De beweging is in mijn geval naar midden
Dus ik moets iets verzinnen voor de overbrening naar de motor !
Het rondlopen de touw, hang naar beneden gaat over in een balletjes koord. en zo naar de motor.

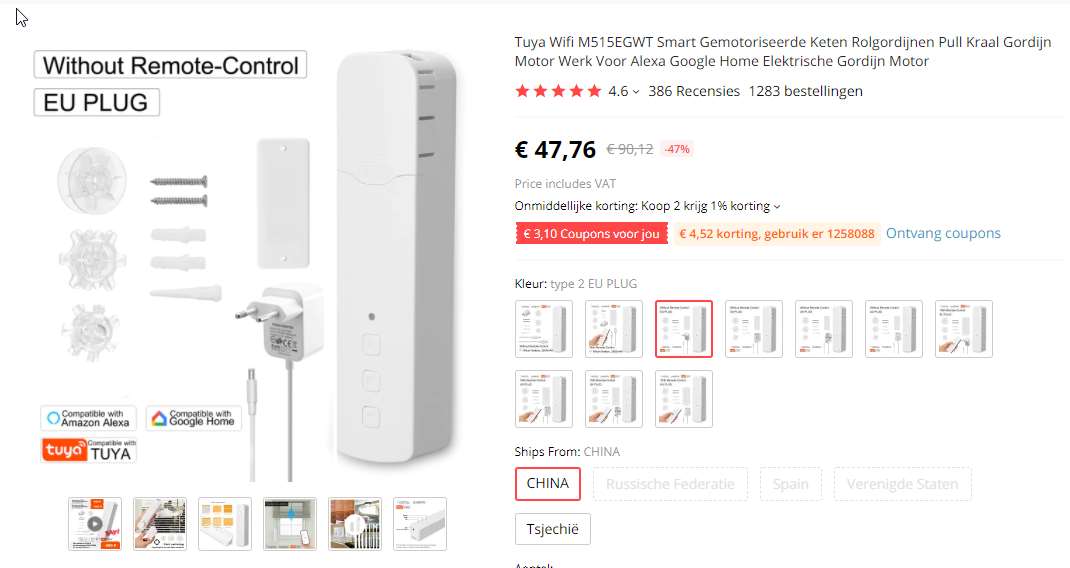

Ik heb gekozen voor een relatief goedkope motor voor een rolgordijn.
Deze
Maar welke motor!
Lastig 1 letter verschil en de ondersteuning via Zigbee, WIFI is heel anders.
zie ook mij tips op de homeassistant pagina onder Niet alles werkt of kan werken!
Er zijn grofweg 2 soorten de AM43 en de M515egxx. Kan alleen met TUYA overweg en niet met smartlife of HomeAssistant. Brom, heb ik weer...
lijkt meest gebruikt met HA
Project Spoeiers
Om de tuin te bescproeien heb ik de chinese pop-up sproeiers vervangen door die van Gardena. Deze hebben een groter bereik.
De 12 volt kleppen kunnen naast de handbediening nu ook met de APP aangestuurd worden. Hiervoor heb ik 5 volt SONOFF units gekocht.
Het ziet er nu als volgt uit.
4x sturen de 4 kleppen ...
Via Tyleen slangen komen deze bij de pop-up sproeiers en bij de tuin sproeier terecht.
De bediening ziet er als volgt uit
,

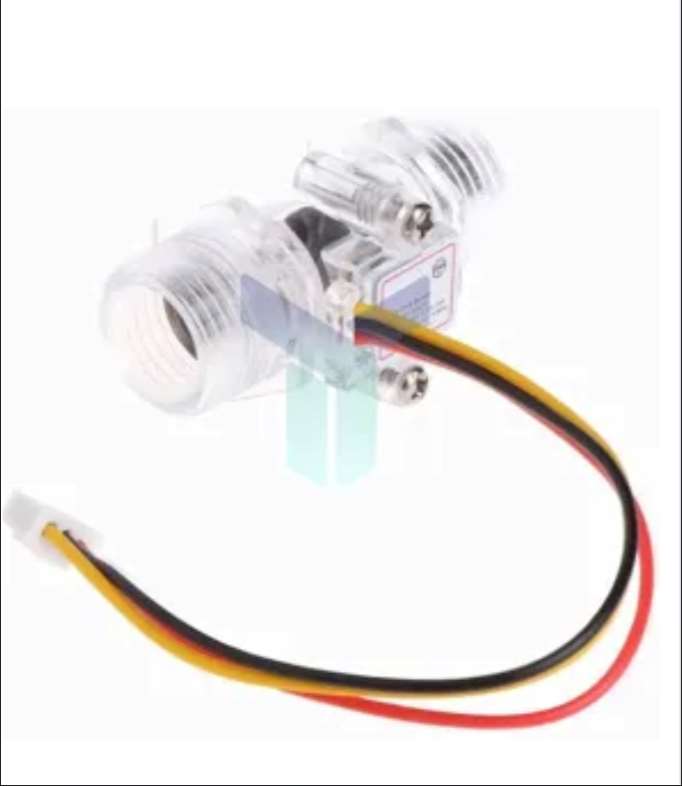

als extra stuur middel is er een flow en regen sensor.
Met ewelink kan ik ze (op afstand)bedienen en ook automatisch op tijd bedienen.
Ook Gardena of de lidl en action verkopen een leuk kant en klaar systeem. Met computertje of via de APP te besturen.
van eenvoudig tot complex
Letop bij de sproeicomputer is wel nog een extra zigbee gateway nodig.
De Philips Hue APP ondersteud wel lampen van andere, maar geen andere apparatuur.
Nieuw jaar, nieuwe kansen
TODO - PI zero als Energie Monitor
https://www.raspberrypi.org/products/raspberry-pi-zero/
kleine browser https://youtu.be/dajhGg3tWfI
#Midori #Raspbian #RaspberryPiZero
Midori Web Browser:
A lightweight, fast, and free web browser
https://www.midori-browser.org/
Raspbian
Raspbian is our official operating system for all models of the Raspberry Pi. Download it here, or use NOOBS, our easy installer for Raspbian and more.
https://www.raspberrypi.org/downloads...
Raspberry Pi Zero
https://www.raspberrypi.org/products/...
To get started you'll need:
A micro SD card with NOOBS (see Software & OStab)
A micro USB power supply (available from you local reseller)
For a step-by-step guide to getting your Pi up and running, check out our online Getting started guide.
Configuration guide
Click here for basic and advanced guides to configuring your Raspberry Pi (some guides refer to features not available on the Pi Zero).
Remote access
Click here for more information on accessing your Raspberry Pi remotely.
https://projects.raspberrypi.org/en/projects/getting-started-with-node-red

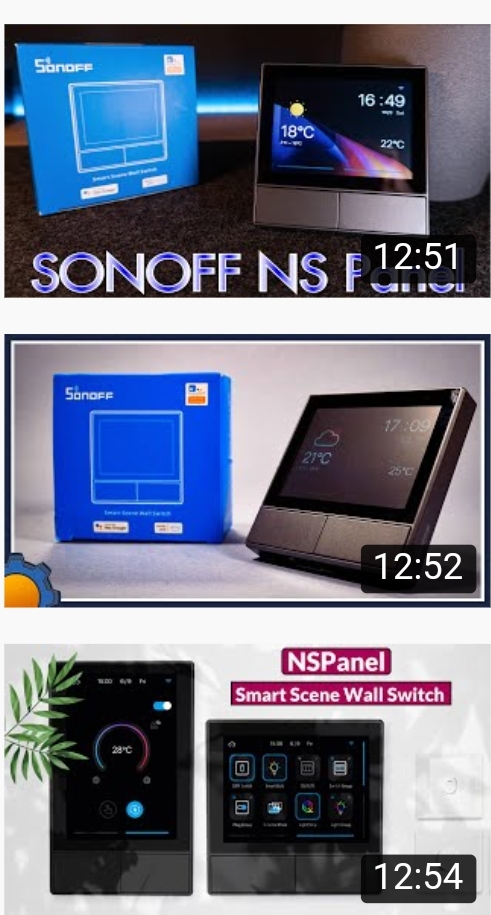

Toch maar het NSpanel gekocht.
de kickstarter versie was niet zo heel duur. echt waar voor je geld.
https://www.kickstarter.com/projects/sonoffnspanel/sonoff-nspanel-smart-scene-wall-switch?ref=4dli2n
en ook de PRO. leuk spul.
Sonoff NSPanel Pro - Smart sHome Control Panel
Sonoff NSPanel Pro is een smart home-bedieningspaneel dat al uw apparaten en scènes integreert voor controle.
zigbee issues
https://sonoff.tech/product-review/product-insight/better-stability-and-compatibility-for-nspanel-pro-zigbee-networking/
https://csa-iot.org/csa-iot_products/
De softwarebasis van de nieuwe NSPanel Pro is eWeLink Cast, wat u de mogelijkheid geeft om alle apparaten, scènes en zelfs partnerapparaten die door eWeLink worden ondersteund, te bedienen via het touchscreen.
Onbeperkt aantal bedieningsapparaten
Hij ondersteunt het bedienen van alle Sonoff-apparaten, van slimme lampen, slimme camera's, beveiligingssensoren tot schakelaars, enz., intelligente scènegroepbesturing.
Alle apparaten van andere merken met standaard Zigbee 3.0 protocollen kunnen ook op dit paneel werken.
Tweeweg audiocommunicatie
Met ingebouwde microfoon en luidspreker ondersteunt hij het gebruik van mobiele telefoons voor paneel- en paneel-naar-paneel-oproepen.
NSPanel Pro is geen wandschakelaar meer, maar een slim paneel dat voor het gemak overal geplaatst kan worden.
Je kunt hem plaatsen in de keuken, woonkamer, slaapkamer, etc. Waar je ook bent en wat je ook doet, praat gewoon aan de telefoon of het paneel om gemakkelijk te communiceren , zoals kinderen vragen om naar benden te komen voor het avondeten.
Verder is het mogelijk om tweeweg audiocommunicatie te activeren met een Sonoff camera (camera's van derden die een RTSP-stream beschikbaar hebben worden ook ondersteund) of met een smartphone.
WiFi en Zigbee 3.0-protocol
NSPanel Pro kan snel Zigbee-apparaten in batch aan het scherm toevoegen.
Zigbee 3.0 standaardprotocol maakt de verbinding stabieler en de dekking breder.
Groot display met thermostaatfuncties
Het hoofddisplay toont een weerwidget met buitentemperatuur , wifi- status, tijd en datum, evenals binnentemperatuur.
Veeg over het scherm om toegang te krijgen tot een menu met door de gebruiker gedefinieerde scènes, je kunt de instellingen van de thermostaat wijzigen wanneer je het huis verlaat met één aanraking of andere scènes die je hebt toegevoegd.
Het paneel zelf kan als thermostaat fungeren en de verwarming of airco regelen via de slimme schakelaar
Werkt met slimme camera's
Om je huis altijd te beschermen, werkt niet alleen met Sonoff-camera's, maar ook compatibel met andere camera's die RTSP ondersteunen.
Voer het IP-adres van de camera op het paneel in, waarna u het real-time bewakingsscherm kunt bekijken.
In tegenstelling tot de vorige versie heeft de nieuwe NS Panel Pro een ingebouwde ZigBee-hub die compatibel is met alle ZigBee-apparaten van de Sonoff-familie (voor max. 32 subapparaten).
De Sonoff NSPanel PRO biedt in feite 3 bedieningsmodi voor snelle activering rechtstreeks vanaf het hoofdscherm van het apparaat:
Thuismodus
Afwezig-modus
Slaapstand
Deze 3 modi kunnen onafhankelijk van elkaar worden aangepast en kunnen verschillende beveiligingsscenario's activeren.
Deze 3 modi zijn, zoals eerder vermeld, volledig aanpasbaar en kunnen, eenmaal geconfigureerd, snel worden opgeroepen met een enkele tik op het Sonoff NSPanel PRO-display .
Andere functies worden voortdurend bijgewerkt
NSPanel Pro ondersteunt het Matter-ecosysteem , waardoor onderlinge verbinding tussen apparaten van meerdere merken mogelijk wordt en de compatibiliteit tussen producten wordt verbeterd. ( * Wordt ondersteund in 2023. )
Als een eWeLink-Remote gateway om te communiceren met SONOFF-apparaten van andere protocollen. (* Het eWeLink-Remote-protocol is speciaal ontworpen door Sonoff om de tekortkomingen van traditionele 433MHz RF-besturing op te lossen.)
Aangepaste achtergrond - Ondersteuning voor het uploaden van foto's vanaf je telefoon als bureaubladachtergrond van het paneel, ontwerp je eigen paneelachtergrondstijl!
Lokale controle en lokale scène van Zigbee-apparaten
Functies:
Ontwerp voor wandmontage
Display - 3,95-inch volledig touchscreen met een resolutie van 480 * 480
Protocol – Ondersteuning voor WiFi, Zigbee, Bluetooth en eWeLink-Remote
Ingebouwde microfoon en luidspreker - Aangepaste 1W-luidspreker en tweeweg digitale microfoon
Ingebouwde ICC-lichtsensor - Pas automatisch de helderheid van het scherm aan
Aanpasbare knoppen
Ondersteuning voor spraakbesturing voor Amazon Alexa en Google Assistant
Functies voor plannen en aftellen
Scène-instellingen
Ondersteuning voor Zigbee- en WiFi-apparaten
Integratie met andere smart home-systemen via IFTTT
Strak en modern ontwerp
Display met hoge resolutie
Bedien meerdere aangesloten apparaten vanaf één centrale plek
Eenvoudig te installeren en in te stellen
Geschikt voor Home Assistant
Compatibel met zowel iOS- als Android-smartphones
Ccompatibel met Philips Hue / YEELIGHT / IKEA lampen
Ccompatibel met slimme camera's om je huis altijd te bewaken
Bewaar webpagina-links in de APP en open ze op NSPanel Pro
Sonoff NSPanel Pro met Home Assistant
Home Assistant App op de NSPanel Pro
Nog te bouwen
http://www.whatimade.today/esp-8266-mailbox-notifier-using-deepsleep-and-blynk/amp/
2023
Nieuw jaar, nieuwe kansen
Project gordijnen
Smart home voor gevorderden: jouw volgende stap?
https://youtu.be/uD1_9p-hAG0
MATTER in 2023, ja of nee?
https://youtu.be/R9B7m_Q577E
